Un robinet d’incendie armé (RIA) n’est pas un simple tuyau accroché au mur. C’est un système de première intervention composé de quatre éléments distincts, chacun soumis à des exigences techniques précises définies par la norme NF EN 671-1. Comprendre le rôle de chaque composant RIA — le dévidoir, le tuyau semi-rigide, le robinet d’arrêt et la lance d’extinction — vous permet de mieux évaluer l’état de votre installation et d’anticiper les opérations de maintenance.
Cet article détaille la fonction, les spécifications réglementaires et les points de contrôle de chacun de ces éléments. Il s’adresse aux responsables sécurité incendie, aux gérants d’ERP et à toute personne chargée de la gestion des équipements de protection dans un bâtiment.
Le dévidoir : support et pivot du RIA
Le dévidoir est la partie mécanique visible du RIA. Il supporte l’ensemble du dispositif et permet le déroulage rapide du tuyau lors d’une intervention. Il en existe deux types principaux, chacun adapté à des configurations architecturales différentes.
Le dévidoir à alimentation axiale
Dans ce modèle, l’eau arrive dans l’axe de rotation du tambour. Cette conception autorise le déploiement du tuyau dans n’importe quelle direction sans torsion préalable. C’est la configuration la plus courante dans les établissements recevant du public (ERP) et les immeubles de grande hauteur.
Le dévidoir à alimentation périphérique
Ici, l’alimentation en eau s’effectue par la périphérie du tambour. Ce type est généralement réservé aux RIA équipés de tuyaux plats (DN 45 et DN 70), différents du tuyau semi-rigide standard. Ces installations sont moins fréquentes dans les bâtiments tertiaires classiques.
Exigences techniques du dévidoir
- Le dévidoir doit permettre le déploiement complet du tuyau avec une seule main, même sous pression d’eau.
- Le tambour doit pivoter sur au moins 180° selon la norme NF EN 671-1 pour garantir une couverture optimale.
- Le matériau doit résister à la corrosion : acier galvanisé, inox ou aluminium traité selon l’environnement d’installation.
- Les fixations murales doivent être dimensionnées pour supporter la charge de l’ensemble en fonctionnement (tuyau plein d’eau inclus).
Un dévidoir qui grince, qui pivote difficilement ou dont le tambour présente des traces de rouille est un signal d’alerte. Ces anomalies compromettent la rapidité d’intervention et peuvent invalider la conformité de l’installation lors d’une vérification périodique.
Le tuyau semi-rigide : vecteur d’extinction
Le tuyau semi-rigide est l’élément fonctionnel central du RIA de type 1, le plus répandu en France. Contrairement aux tuyaux plats qui nécessitent un déroulement complet avant utilisation, le tuyau semi-rigide peut être utilisé partiellement déroulé. Cette caractéristique est déterminante en situation d’urgence.
Caractéristiques dimensionnelles
Les RIA semi-rigides sont normalisés en DN 25 (diamètre nominal 25 mm), avec des longueurs standardisées de 20, 25 ou 30 mètres. La longueur est choisie en fonction de la surface à couvrir et de la disposition du bâtiment. La règle générale est que chaque point du bâtiment doit être accessible par au moins un RIA, en tenant compte du chemin de circulation réel (couloirs, portes, obstacles).
Composition du tuyau
Le tuyau semi-rigide se compose de plusieurs couches :
- Une âme intérieure en caoutchouc synthétique ou EPDM, résistante aux températures et aux produits chimiques présents dans l’eau du réseau.
- Un renfort textile tressé ou spiralé qui confère la rigidité partielle et la résistance à la pression.
- Une gaine extérieure en caoutchouc ou en matière synthétique protégeant l’ensemble des agressions mécaniques et des UV.
Pression de service et pression d’épreuve
La pression maximale de service est fixée à 0,5 MPa (5 bars) en régime permanent. Les tuyaux sont éprouvés en usine à une pression supérieure pour garantir leur tenue sans déformation ni fuite. Lors des contrôles périodiques annuels, une vérification sous pression est effectuée pour détecter tout début de délamination ou d’usure interne non visible de l’extérieur.
Points d’attention sur le tuyau
Plusieurs défauts peuvent affecter un tuyau en service :
- Craquelures de la gaine externe, souvent dues au vieillissement ou à l’exposition à des produits chimiques.
- Aplatissement permanent résultant d’un stockage enroulé trop serré ou d’un écrasement par un objet.
- Décollement des raccords aux extrémités, point de fuite fréquent lors de la mise en pression.
- Corrosion des embouts métalliques de raccordement, particulièrement dans les locaux humides.
Un tuyau présentant l’un de ces défauts doit être remplacé sans délai. Il ne peut pas être réparé de manière réglementaire.

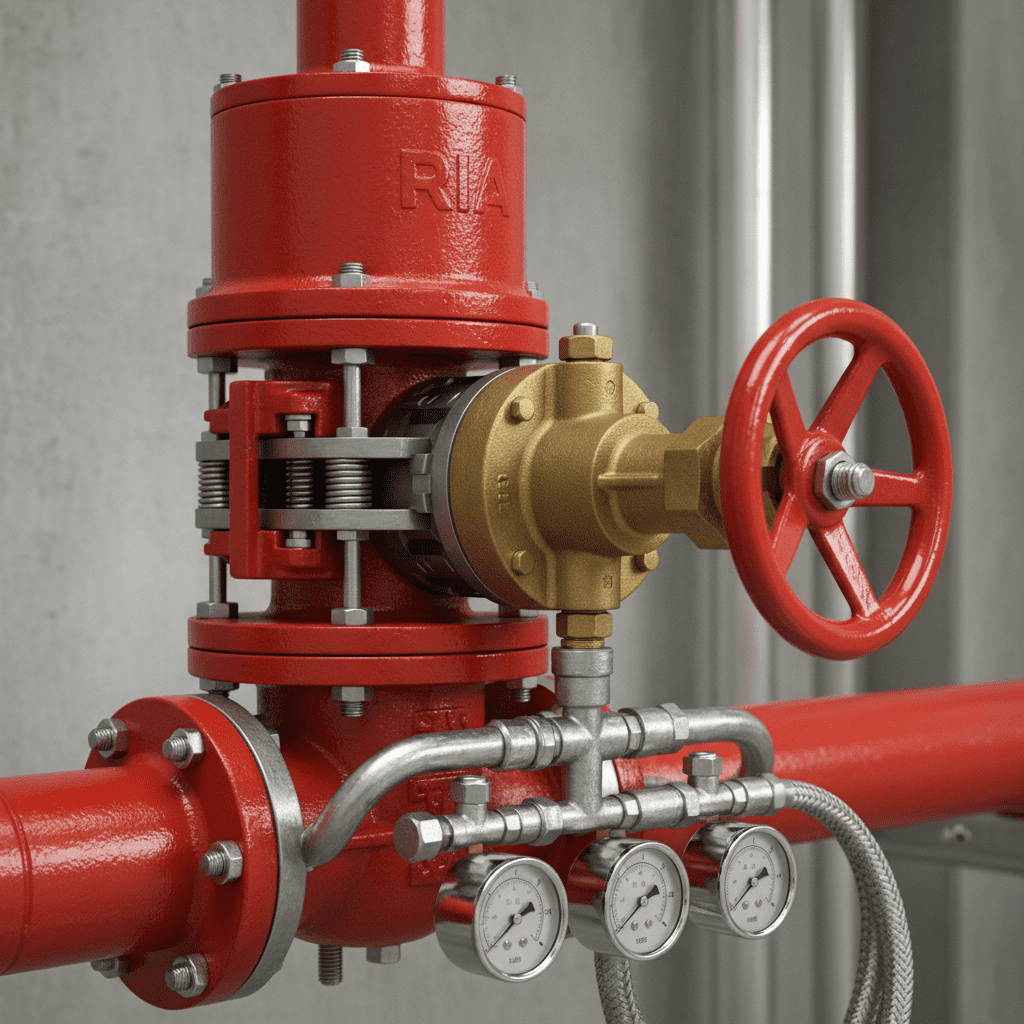

Le robinet d’arrêt : la commande manuelle
Le robinet d’arrêt est l’organe de commande du RIA. C’est lui que l’utilisateur actionne pour ouvrir l’alimentation en eau. Sa conception doit répondre à deux impératifs parfois contradictoires : facilité d’ouverture rapide en urgence et étanchéité parfaite en position fermée pendant des années.
Types de robinets utilisés
La majorité des installations récentes utilisent des robinets à boisseau sphérique (ou robinets à bille). Ce type de robinet s’ouvre d’un quart de tour, ce qui garantit une mise en service quasi instantanée. Il présente également d’excellentes qualités d’étanchéité à long terme, à condition d’être manœuvré régulièrement pour éviter le grippage.
Les installations plus anciennes peuvent encore comporter des robinets à opercule (ou à volant), qui nécessitent plusieurs tours pour s’ouvrir complètement. Ce type est moins adapté à une intervention d’urgence et tend à être remplacé lors des rénovations.
Exigences normatives
- Le robinet doit s’ouvrir et se fermer sans outil, avec une force raisonnable pour permettre une utilisation par tout occupant valide.
- Il doit supporter les cycles d’ouverture-fermeture répétés lors des exercices et des essais annuels sans perte de performance.
- Le sens d’ouverture doit être clairement indiqué par un marquage durable.
- La pression de service admissible doit être compatible avec celle du réseau de distribution.
Le robinet de siège incliné
Dans certaines configurations, le robinet intègre la fonction de raccordement entre l’alimentation en eau et le dévidoir. On parle alors de robinet de siège incliné, qui combine la vanne d’arrêt et le raccord d’entrée du dévidoir en un seul corps. Cette disposition simplifie le montage et réduit le nombre de points de fuite potentiels.

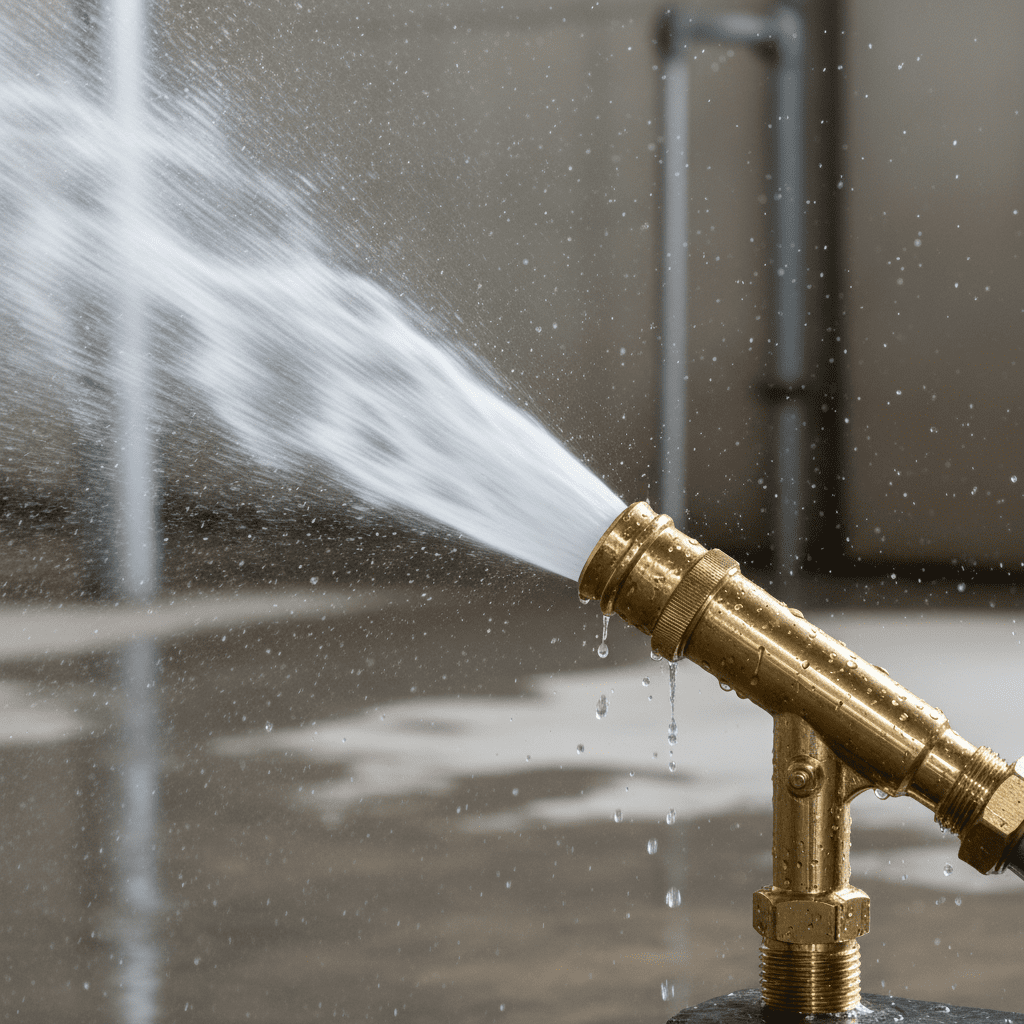

La lance d’extinction : jet et débit
La lance d’extinction est le dernier composant de la chaîne. C’est elle qui projette l’eau sur le foyer. Sa conception influe directement sur l’efficacité de l’extinction et sur la sécurité de l’utilisateur.
Types de jets produits
Les lances modernes conformes à la norme NF EN 671-1 produisent au minimum deux types de jets :
- Jet droit (ou jet plein) : projection concentrée à longue portée, utilisée pour atteindre un foyer éloigné ou situé en hauteur. Portée typique : 6 à 10 mètres selon le débit et la pression.
- Jet diffusé (ou jet brouillard) : projection en cône large, utilisée pour refroidir l’atmosphère autour du foyer, protéger l’utilisateur contre les flammes et les projections, et éviter la propagation par rayonnement thermique.
Certaines lances proposent également une position d’arrêt, permettant à l’utilisateur d’interrompre temporairement le jet sans fermer le robinet principal. Cette fonction est utile lors des déplacements dans le bâtiment pendant une intervention.
Débit réglementaire
La norme fixe un débit minimal de 52 litres par minute à la pression de 0,3 MPa (3 bars) pour un RIA DN 25. Ce débit doit être maintenu pendant au moins 30 minutes, durée considérée comme suffisante pour une première intervention avant l’arrivée des secours ou l’activation d’autres moyens d’extinction.
Ergonomie et prise en main
La lance doit être maniable d’une seule main pour permettre à l’utilisateur de conserver l’autre main libre pour ouvrir des portes ou s’appuyer. Son poids, sa forme et la position des commandes de sélection du jet sont des critères de choix importants, particulièrement dans les établissements où le personnel peut avoir des contraintes physiques.
Un raccordement défaillant entre la lance et le tuyau est une cause fréquente de fuite lors des essais. Ce point est systématiquement vérifié lors des vérifications périodiques.
Normes et obligations réglementaires
Les composants RIA sont encadrés par un ensemble de textes réglementaires qui s’appliquent selon le type de bâtiment.
La norme NF EN 671-1
C’est la référence technique principale pour les RIA à tuyau semi-rigide (DN 25). Elle définit :
- Les caractéristiques dimensionnelles et mécaniques de chaque composant.
- Les méthodes d’essai en usine et sur site.
- Les marquages obligatoires (date de fabrication, pression maximale, numéro de lot).
- Les critères d’acceptation et de rejet lors des vérifications périodiques.
Le code de la construction et de l’habitation
Pour les ERP (établissements recevant du public), l’arrêté du 25 juin 1980 et ses modifications successives imposent l’installation de RIA selon la catégorie et le type d’établissement. Les obligations portent sur le nombre de RIA, leur implantation et leur accessibilité, pas uniquement sur leurs caractéristiques techniques.
Certification des composants
La marque NF est obligatoire pour les RIA installés dans les ERP soumis à la réglementation française. Elle atteste que les composants ont été testés et certifiés conformes par un organisme tiers accrédité. Un RIA dont les composants ne portent pas ce marquage peut être considéré comme non conforme lors d’une visite de la commission de sécurité.
Maintenance des composants RIA
La performance d’un RIA dépend directement de l’état de ses composants. Une maintenance rigoureuse est la seule garantie que l’équipement fonctionnera correctement le jour où il sera sollicité.
La vérification annuelle obligatoire
Tous les ERP sont tenus de faire vérifier leurs RIA au moins une fois par an par un organisme compétent. Cette vérification porte sur l’ensemble des composants :
- Dévidoir : état mécanique, rotation, fixations murales, absence de corrosion.
- Tuyau : état extérieur, essai sous pression, contrôle des raccords.
- Robinet : manœuvrabilité, étanchéité en position fermée, absence de grippage.
- Lance : sélection des jets, étanchéité des raccords, état général.
La surveillance mensuelle par le responsable
Entre deux vérifications annuelles, le responsable du bâtiment doit s’assurer mensuellement :
- Que les RIA sont accessibles (absence d’obstruction, de stockage devant l’armoire).
- Que le robinet de l’armoire est fermé et le verre ou le plomb intact.
- Que la signalisation est visible et lisible.
- Qu’aucun composant n’est visiblement dégradé ou manquant.
Remplacement des composants usagés
La durée de vie d’un tuyau semi-rigide est généralement estimée à 10 ans en conditions normales d’utilisation. Passé ce délai, ou en cas de défaut constaté lors d’un essai sous pression, le remplacement s’impose. Il est possible de remplacer un composant seul (tuyau, lance, robinet) sans avoir à changer l’ensemble du RIA, à condition que le composant de remplacement soit certifié NF et compatible avec l’installation existante.
Maintenance et remise en conformité RIA à Lyon
Hexia Sécurité vérifie, entretient et remet en conformité vos RIA dans tout le Rhône. Rapport détaillé avec photos, intervention rapide.
Questions fréquentes sur les composants RIA
Quelle est la différence entre un RIA à tuyau semi-rigide et un RIA à tuyau plat ?
Le RIA à tuyau semi-rigide (DN 25) est le plus répandu dans les ERP français. Son tuyau conserve une forme circulaire même vide, ce qui permet une utilisation partielle sans déroulement complet. Le RIA à tuyau plat (DN 45 ou DN 70) est réservé aux installations nécessitant des débits plus importants. Le tuyau plat doit être entièrement déroulé avant utilisation.
Peut-on remplacer seulement le tuyau d’un RIA sans changer le dévidoir ?
Oui, dans la majorité des cas. Le tuyau se raccorde au dévidoir par un raccord fileté ou à encliquetage standardisé. Le nouveau tuyau doit être certifié NF EN 671-1 et compatible avec le dévidoir en place. Cette opération doit être réalisée par un technicien qualifié.
Comment savoir si la pression disponible à mon RIA est suffisante ?
La pression minimale requise à la lance est de 0,3 MPa (3 bars). Le technicien de maintenance utilise un manomètre branché en amont du robinet d’arrêt. Si la pression est insuffisante, un diagnostic hydraulique est nécessaire. Un surpresseur dédié peut être installé pour compenser.
Les composants RIA ont-ils une date de péremption ?
Il n’existe pas de date de péremption légale au sens strict. Cependant, les bonnes pratiques recommandent de remplacer les tuyaux semi-rigides tous les 10 ans maximum. Les autres composants doivent être remplacés dès qu’ils présentent des défauts fonctionnels constatés lors des vérifications annuelles.
Qui est responsable de l’entretien des composants RIA dans un ERP ?
La responsabilité incombe au chef d’établissement ou au propriétaire. L’exploitant peut déléguer les opérations techniques à un prestataire spécialisé, mais il reste juridiquement responsable de la conformité de l’installation. Consultez notre page sur le schéma d’installation RIA pour comprendre l’ensemble du dispositif.
