Comment fonctionne un RIA : mise en oeuvre, pression et debit

Qu’est-ce qu’un RIA et pourquoi comprendre son fonctionnement ?

Le robinet d’incendie armé, plus connu sous l’acronyme RIA, est l’un des équipements de première intervention les plus répandus dans les établissements recevant du public (ERP), les immeubles de grande hauteur (IGH) et les locaux professionnels. Pourtant, derrière sa silhouette familière — un enrouleur de tuyau accroché au mur dans un coffret rouge — se cache un système hydraulique précis, soumis à des normes strictes et conçu pour permettre à n’importe quel occupant d’attaquer un début d’incendie sans attendre les secours.

Comprendre le fonctionnement d’un RIA n’est pas réservé aux techniciens. Responsables sécurité, gestionnaires de bâtiments, directeurs d’établissement : savoir comment cet équipement se met en œuvre, quelles pressions il exige et quel débit il délivre vous permet de vérifier sa conformité, d’anticiper les maintenances et d’agir efficacement en cas d’incendie. Cet article vous explique tout, de la prise en main à la vérification des performances hydrauliques.

Les composants essentiels d’un RIA

Un RIA n’est pas un simple tuyau relié à une bouche d’eau. C’est un ensemble d’éléments interconnectés dont chacun joue un rôle précis dans la chaîne d’extinction.

La robinetterie d’alimentation

À la base du système, une vanne quart de tour ou un robinet à volant assure l’alimentation en eau. Cette vanne est normalement fermée au repos et s’ouvre manuellement lorsqu’un occupant saisit la lance. Dans certaines configurations, notamment dans les parkings ou les locaux à risques, la vanne peut être du type normalement ouverte, l’eau étant retenue en amont par la pression du réseau.

Le dévidoir et le tuyau semi-rigide

Le dévidoir, aussi appelé enrouleur, est le support sur lequel s’enroule le tuyau. Selon la norme NF S 62-201, deux types de tuyaux sont admis :

• Le tuyau semi-rigide (DN 19, DN 25 ou DN 33) : il conserve sa forme cylindrique qu’il soit sous pression ou non. Il peut être déroulé partiellement sans perdre en efficacité.
• Le tuyau plat : utilisé sur certains modèles anciens, il nécessite d’être complètement déroulé avant ouverture de la vanne, sous peine de s’aplatir et de bloquer le débit.

Dans les équipements conformes aux normes actuelles, le tuyau semi-rigide est systématiquement privilégié pour sa facilité d’utilisation par un non-professionnel.

La lance et le robinet de lance

La lance est l’élément terminal du RIA. Elle permet à l’utilisateur de diriger le jet et de moduler son type : jet plein (puissant, pour atteindre le foyer à distance), jet diffusé (en rideau d’eau, pour se protéger de la chaleur) ou position fermée. Le robinet intégré à la lance est l’organe de contrôle principal : c’est en l’ouvrant que l’eau commence à circuler dans le système.

Sur les modèles homologués, la lance est ergonomique et conçue pour être manipulée d’une seule main, même par une personne non formée.

Mise en œuvre opérationnelle : comment utiliser un RIA

La mise en œuvre d’un RIA suit un protocole simple, volontairement conçu pour être exécuté rapidement sous stress. Voici les étapes dans l’ordre.

Étape 1 — Ouvrir le coffret

Les coffrets RIA sont équipés d’une poignée ou d’un loquet accessible sans clé. Certains modèles sont munis d’un bris de glace, mais la plupart sont en accès libre. Ouvrez le coffret en tirant le panneau vers vous.

Étape 2 — Saisir la lance et dérouler le tuyau

Prenez la lance en main et avancez vers le foyer en laissant le tuyau se dérouler derrière vous. Avec un dévidoir à enrouleur pivotant, vous pouvez vous déplacer dans n’importe quelle direction autour du point d’ancrage. Il n’est pas nécessaire de dérouler l’intégralité du tuyau : tirez uniquement la longueur nécessaire pour atteindre le sinistre.

Étape 3 — Ouvrir la vanne d’alimentation

Retournez au coffret (ou faites-le faire par une seconde personne) pour ouvrir la vanne principale. Sur les modèles récents, cette vanne s’ouvre par un quart de tour ou par rotation complète d’un volant. L’eau monte alors dans le tuyau.

Étape 4 — Ouvrir le robinet de lance et attaquer le foyer

Une fois en position, ouvrez le robinet de lance et orientez le jet vers la base des flammes. Maintenez une distance de sécurité : pour un jet plein, 2 à 3 mètres du foyer suffisent généralement. En cas de chaleur intense, passez en jet diffusé pour créer un rideau de protection devant vous.

Si vous avez le moindre doute sur la maîtrise du feu, n’hésitez pas : évacuez et laissez agir les pompiers. Le RIA est un outil de première intervention, pas un substitut aux secours professionnels.

Vous souhaitez former vos équipes à l’utilisation des RIA ? Contactez Hexia Sécurité au 04 87 22 13 30 pour organiser des exercices pratiques sur site.

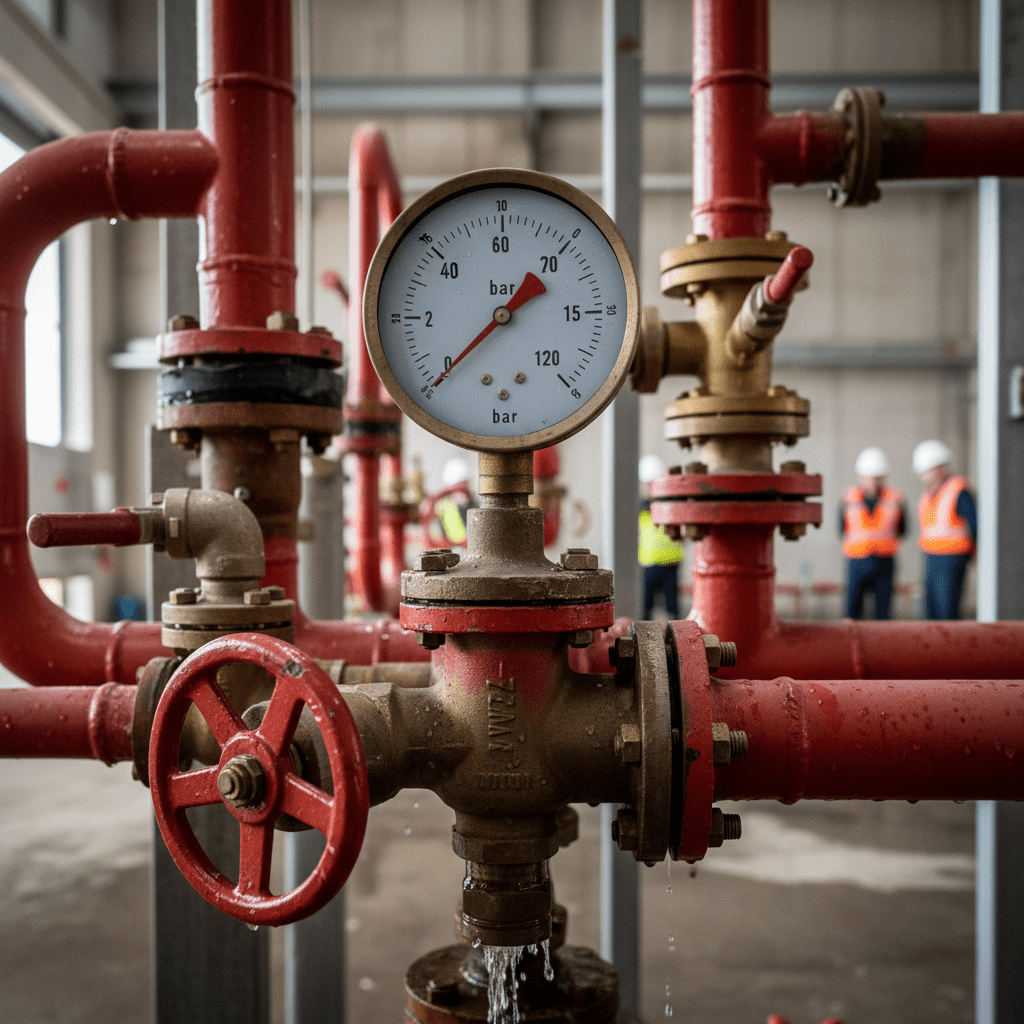

La pression : un paramètre déterminant pour l’efficacité du RIA

La pression est au cœur du fonctionnement d’un RIA. Trop faible, le jet n’atteint pas le foyer. Trop élevée, l’équipement peut être dangereux à manipuler et les composants s’usent prématurément. La norme NF S 62-201 fixe des valeurs précises que tout installateur et mainteneur doit respecter.

La pression statique et la pression résiduelle

On distingue deux notions :

• La pression statique : c’est la pression mesurée dans la canalisation lorsque aucun RIA n’est ouvert. Elle représente la pression disponible au repos sur le réseau.
• La pression résiduelle : c’est la pression mesurée à la sortie de la lance lorsque le RIA est ouvert et en fonctionnement. C’est cette valeur qui conditionne réellement la portée et l’efficacité du jet.

Les valeurs normatives à respecter

Selon la norme NF S 62-201 :

• La pression minimale résiduelle doit être de 2,5 bars mesurée à la sortie de la lance, pour le RIA hydrauliquement le plus défavorisé (généralement le plus éloigné ou le plus haut).
• La pression statique maximale admissible en tout point du réseau est de 8 bars. Au-delà, un réducteur de pression est obligatoire pour protéger les équipements et les utilisateurs.
• En cas de surpression sur le réseau de distribution (notamment dans les bâtiments de grande hauteur), un surpresseur dédié est installé pour garantir la pression minimale en tout point.

Les causes fréquentes d’insuffisance de pression

Sur le terrain, Hexia Sécurité constate régulièrement des défauts de pression lors des visites de maintenance annuelle. Les causes les plus fréquentes sont :

• Un réseau d’alimentation sous-dimensionné ou vieillissant
• Une vanne de barrage partiellement fermée en amont
• Un clapet anti-retour défaillant
• Une surpression mal réglée ou un surpresseur en panne
• Un tuyau obstrué par du tartre ou un corps étranger

Ces défauts ne sont détectables qu’avec un contrôle hydraulique complet de l’installation, incluant une mesure de la pression résiduelle sous débit. Un RIA visuellement correct peut parfaitement être hors norme en termes de pression.

Le débit : garantir l’efficacité extinctrice

Le débit est la quantité d’eau délivrée par unité de temps. Il s’exprime en litres par minute (L/min) et dépend directement de la pression résiduelle et du diamètre nominal (DN) du tuyau et de la lance.

Les débits minimaux selon le DN

La norme NF S 62-201 définit trois classes de RIA selon leur diamètre nominal, chacune avec un débit minimal à atteindre :

• RIA DN 19 : débit minimal de 24 L/min. C’est le plus léger, adapté aux locaux à faible risque (bureaux, hôtels, commerces de petite surface).
• RIA DN 25 : débit minimal de 60 L/min. C’est le modèle intermédiaire, le plus couramment installé dans les ERP de taille standard.
• RIA DN 33 : débit minimal de 120 L/min. Réservé aux locaux à risques élevés (entrepôts, ateliers, locaux de stockage).

Le choix du DN dépend d’une analyse de risque réalisée lors de la conception de l’installation. Pour comprendre les différences concrètes entre les modèles les plus courants, consultez notre comparatif RIA DN 25 vs DN 33.

Le débit simultané : une contrainte souvent sous-estimée

La norme impose que le réseau soit capable d’alimenter deux RIA simultanément pendant 30 minutes, tout en maintenant les valeurs de pression et de débit réglementaires. Cette contrainte, dite du « débit simultané », est déterminante pour le dimensionnement du réseau d’alimentation et du système de surpression.

Un bâtiment équipé de 20 RIA mais dont le réseau ne peut alimenter qu’un seul poste à la fois est non conforme et présente un risque réel en cas d’incendie nécessitant l’ouverture simultanée de plusieurs points d’eau.

Comment mesurer le débit d’un RIA ?

La mesure du débit s’effectue avec un débitmètre raccordé en sortie de lance ou, sur les installations récentes, via des points de mesure intégrés dans le réseau. Cette opération fait partie de la vérification annuelle obligatoire et doit être consignée dans le registre de sécurité.

Besoin d’une vérification complète de vos RIA ? Demandez votre devis gratuit à Hexia Sécurité, votre spécialiste sécurité incendie à Lyon.

L’alimentation en eau : réseau, réserve et surpression

Un RIA ne peut fonctionner que si son alimentation en eau est fiable, permanente et suffisante. C’est l’une des questions les plus souvent négligées lors des installations réalisées à la va-vite.

L’alimentation depuis le réseau public

Dans la grande majorité des ERP, l’alimentation des RIA est assurée directement par le réseau public de distribution d’eau. Le branchement dédié aux systèmes de protection incendie doit être distinct du circuit sanitaire pour éviter toute chute de pression en cas d’utilisation simultanée.

Un compteur à passage libre (sans clapet anti-retour restrictif) est recommandé pour ne pas brider le débit en situation d’urgence.

La réserve d’eau privée

Lorsque le réseau public ne peut pas garantir les débits simultanés requis — situation fréquente en zone périurbaine ou dans les bâtiments anciens — une réserve d’eau privée (citerne, bâche) est obligatoire. Elle doit être dimensionnée pour alimenter les deux RIA les plus défavorisés pendant 30 minutes au débit requis, soit au minimum :

• 2 × 24 L/min × 30 min = 1 440 litres pour des RIA DN 19
• 2 × 60 L/min × 30 min = 3 600 litres pour des RIA DN 25
• 2 × 120 L/min × 30 min = 7 200 litres pour des RIA DN 33

Le surpresseur : quand la pression du réseau est insuffisante

Dans les bâtiments de plus de deux étages ou lorsque la pression résiduelle en tête de réseau est inférieure à 2,5 bars, un surpresseur incendie est nécessaire. Ce groupe motopompe est maintenu en veille et s’enclenche automatiquement dès qu’une chute de pression est détectée, signe qu’un RIA a été ouvert.

La maintenance du surpresseur — essai mensuel de démarrage, vérification annuelle complète — est aussi critique que celle des RIA eux-mêmes : un surpresseur défaillant rend l’ensemble du système inopérant.

RIA et autres systèmes d’extinction : comment s’articulent-ils ?

Le RIA n’est pas le seul système de protection incendie présent dans un bâtiment. Il s’inscrit dans une stratégie globale qui peut inclure des extincteurs portatifs, des sprinklers et des systèmes de détection. Comprendre les complémentarités évite les doublons coûteux et les lacunes dangereuses.

RIA vs extincteurs portatifs

L’extincteur portatif est autonome et immédiatement disponible, mais sa capacité est limitée (6 à 9 litres en général). Le RIA, alimenté en continu par le réseau, dispose d’une réserve quasi illimitée. Pour les feux de classe A (matières solides), le RIA est nettement plus efficace dès que le foyer dépasse quelques décimètres carrés.

RIA vs sprinklers

Les sprinklers et les RIA répondent à des logiques différentes :

• Les sprinklers se déclenchent automatiquement à une température seuil (généralement 68°C) et arrosent une zone définie, même en l’absence de toute intervention humaine.
• Le RIA nécessite une intervention manuelle : quelqu’un doit l’actionner. En contrepartie, il permet un jet dirigé et une attaque précise du foyer.

Dans les ERP à risques élevés ou les locaux non surveillés en permanence, la combinaison sprinklers + RIA offre la meilleure couverture : extinction automatique avant l’arrivée des occupants, puis maîtrise manuelle si le feu persiste.

Complémentarité avec les BAES et la signalisation

L’efficacité d’un RIA dépend aussi de la capacité des occupants à le trouver rapidement. C’est pourquoi la signalisation des coffrets RIA, l’éclairage de sécurité (BAES) et les plans d’évacuation forment un tout cohérent. Dans les parkings souterrains notamment, la visibilité réduite rend l’éclairage de secours indispensable pour localiser et utiliser les RIA en situation de panique.

Maintenance et vérification réglementaire des RIA

Un RIA conforme à l’installation n’est pas un RIA conforme à l’usage s’il n’est pas entretenu. La réglementation impose des contrôles périodiques documentés.

Les vérifications obligatoires

Selon l’arrêté du 25 juin 1980 (règlement de sécurité ERP) et la norme NF S 62-201 :

• Vérification semestrielle : examen visuel de l’état des composants, test de la vanne, vérification de la signalisation.
• Vérification annuelle : contrôle complet incluant la mesure de la pression résiduelle et du débit sous écoulement, essai de la lance, inspection du tuyau (fissures, abrasion, déformation), essai du surpresseur.
• Essai quinquennal : épreuve hydraulique du tuyau à 1,5 fois la pression de service maximale.

La tenue du registre de sécurité

Chaque vérification doit être consignée dans le registre de sécurité de l’établissement avec la date, les résultats des mesures et les observations de l’intervenant. Ce registre est présenté lors des visites de la commission de sécurité. Une vérification non documentée est juridiquement équivalente à une vérification non réalisée.

Hexia Sécurité assure la maintenance complète de vos RIA à Lyon et dans toute la région Auvergne-Rhône-Alpes. Appelez-nous au 04 87 22 13 30 pour planifier votre contrat d’entretien.

Erreurs courantes et bonnes pratiques

Après des années d’interventions sur le terrain, les techniciens d’Hexia Sécurité ont identifié les erreurs les plus fréquentes qui compromettent le bon fonctionnement des RIA.

Le coffret obstrué ou verrouillé

Placer des cartons, des meubles ou des objets devant un coffret RIA est une infraction au code de sécurité incendie. En situation d’urgence, chaque seconde compte : un coffret inaccessible en 5 secondes peut conduire un occupant à renoncer.

Le tuyau non remis en place après utilisation

Après chaque utilisation — même un simple essai — le tuyau doit être soigneusement remis sur le dévidoir et la vanne refermée. Un tuyau qui traîne au sol risque d’être endommagé et un RIA non réarmé est hors service.

La vanne partiellement fermée

Il arrive que des intervenants (plombiers, chauffagistes) ferment partiellement la vanne d’alimentation lors de travaux et oublient de la rouvrir complètement. Ce défaut est indétectable visuellement mais divise le débit disponible par deux ou trois.

L’absence de formation des occupants

Disposer des meilleurs RIA du marché ne sert à rien si les occupants ne savent pas les utiliser. Une démonstration annuelle, même de 20 minutes, suffit à ancrer les bons réflexes.
