En bref
- La trappe de désenfumage est un dispositif obligatoire dans les ERP et certains bâtiments industriels pour évacuer les fumées en cas d’incendie.
- Trois technologies principales existent : pneumatique (la plus courante), électrique et manuelle, avec des prix allant de 800 à 4 500 € HT par unité.
- La surface utile d’ouverture doit représenter au minimum 1/200e de la surface du local (instruction technique IT 246).
- Une maintenance annuelle obligatoire avec essais fonctionnels est imposée par l’arrêté du 25 juin 1980.
En France, les fumées d’incendie sont responsables de 80 % des décès lors de sinistres dans les bâtiments. Face à ce constat, la sécurité incendie en ERP repose en grande partie sur des dispositifs d’évacuation des fumées efficaces.
Consultez les obligations de désenfumage en ERP et les solutions de mise en conformité.
Parmi ces équipements, la trappe de désenfumage joue un rôle central. Installée en toiture ou en façade, elle permet d’extraire rapidement les fumées chaudes et les gaz toxiques pour faciliter l’évacuation des occupants et l’intervention des secours. Son fonctionnement, son dimensionnement et sa maintenance répondent à des règles précises que tout exploitant d’ERP doit connaître.
Hexia Sécurité accompagne les établissements de la région lyonnaise dans le choix, l’installation et l’entretien de leurs systèmes de désenfumage depuis plus de 15 ans. Voici tout ce qu’il faut savoir sur cet équipement indispensable.
Comment fonctionne une trappe de désenfumage ?

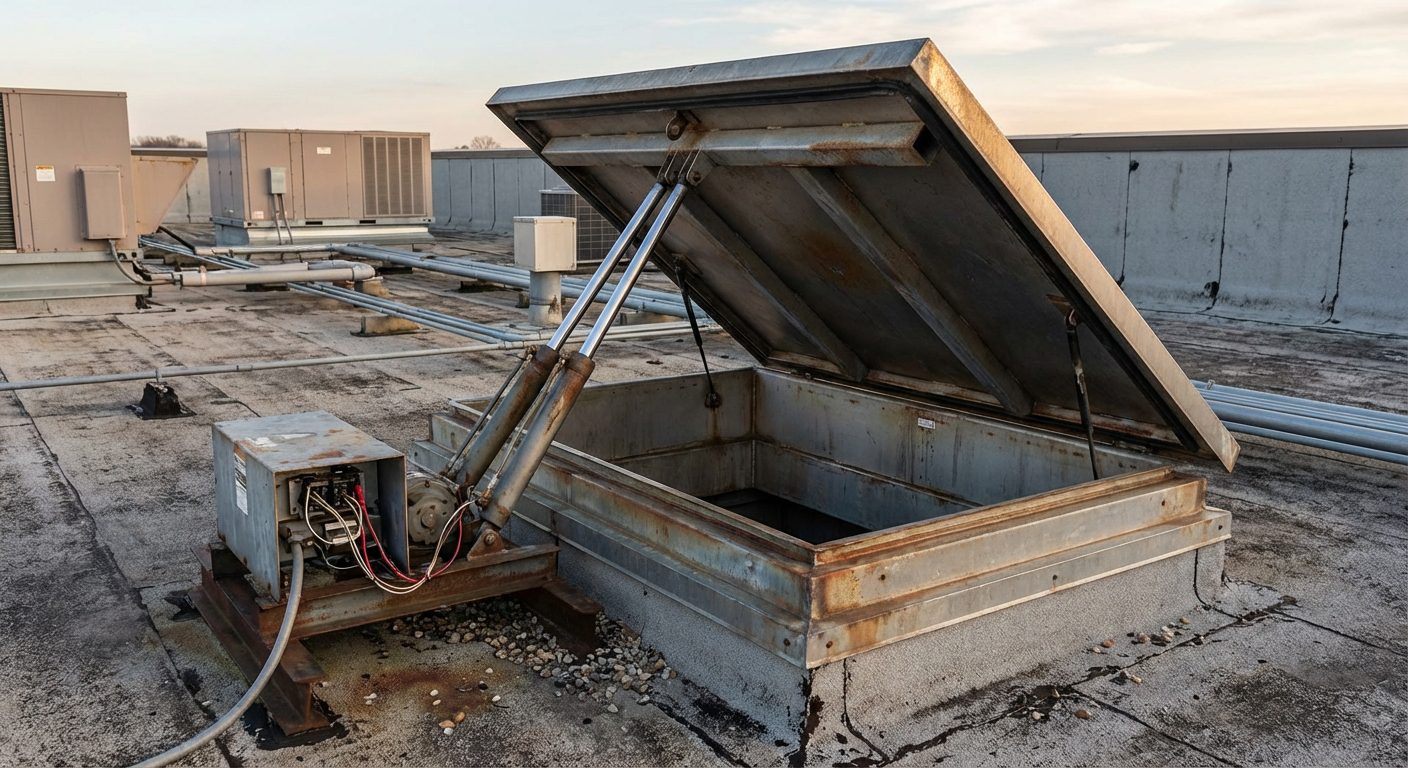

Une trappe de désenfumage est un exutoire installé en toiture (ou parfois en façade haute) qui s’ouvre automatiquement ou manuellement lors d’un départ de feu. Son principe repose sur la convection naturelle : les fumées chaudes, plus légères que l’air ambiant, montent naturellement vers le point haut du bâtiment où la trappe les évacue vers l’extérieur.
Consultez notre comparatif du désenfumage mécanique vs naturel.
Le processus se déroule en trois étapes :
- Détection : un détecteur de fumée ou un déclencheur manuel (boîtier à bris de glace) envoie un signal au système de commande.
- Ouverture : le mécanisme d’ouverture (vérin pneumatique, moteur électrique ou fusible thermique) libère le volet de la trappe en quelques secondes.

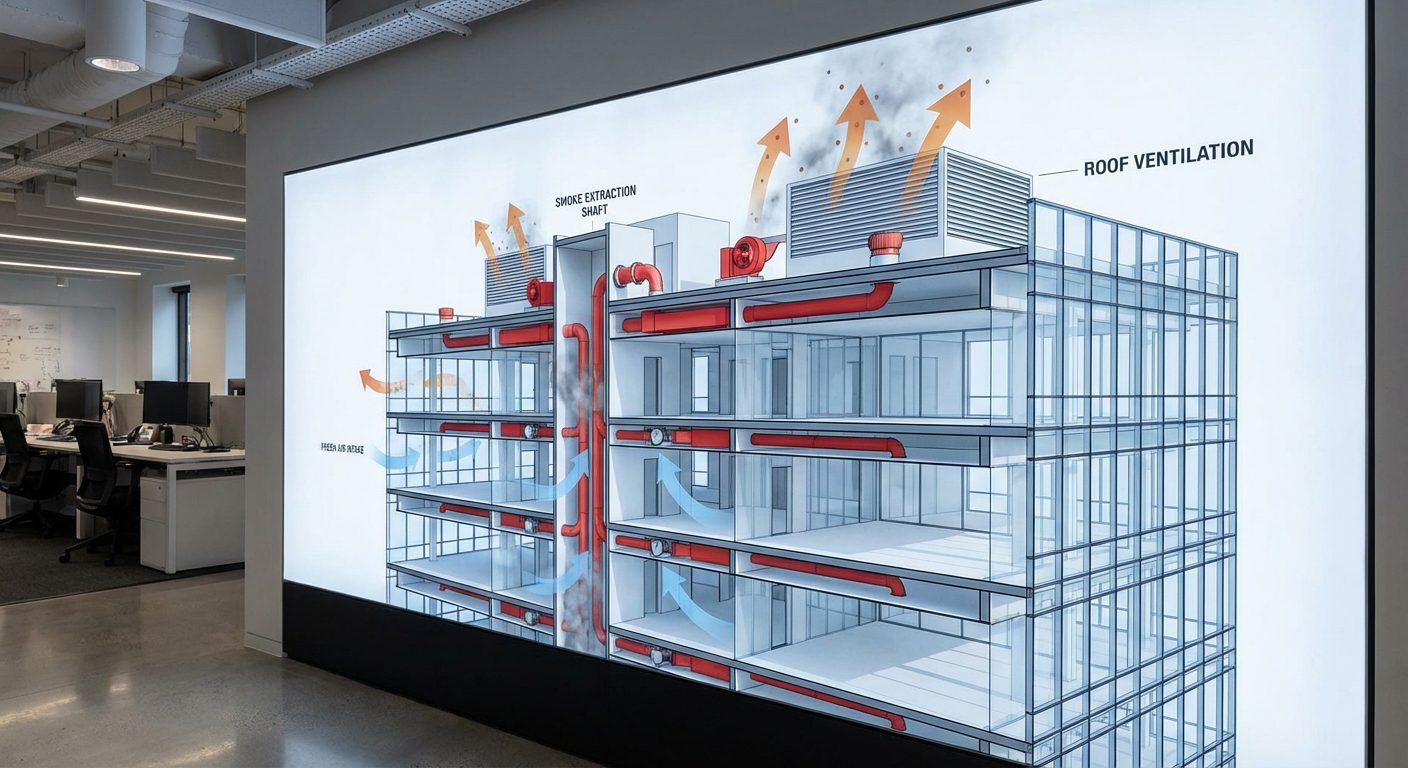

- Extraction : les fumées s’évacuent par tirage thermique naturel, créant un appel d’air frais par les ouvrants bas (amenées d’air).
Point technique : pour que le désenfumage naturel fonctionne efficacement, le rapport entre la surface d’évacuation (trappes) et la surface d’amenée d’air doit être équilibré. L’IT 246 recommande une amenée d’air au moins égale à la surface d’évacuation.
Ce système est complémentaire des autres dispositifs de sécurité incendie ERP à Lyon : alarme, détection, extincteurs et plans d’évacuation incendie.
Besoin d’installer ou vérifier vos trappes de désenfumage ?
Hexia Sécurité intervient à Lyon et en région Rhône-Alpes. Réponse sous 24 heures.
DEMANDER UN DEVIS GRATUIT
ou appelez le 06 58 12 77 09
Les différents types de trappes de désenfumage
Il existe trois grandes familles de trappes de désenfumage, chacune adaptée à des configurations et des budgets différents. Le choix dépend du type de bâtiment, de la surface à désenfumer et du niveau d’automatisation souhaité.
Découvrez les types d’exutoires de fumées et leur dimensionnement.
Trappe pneumatique

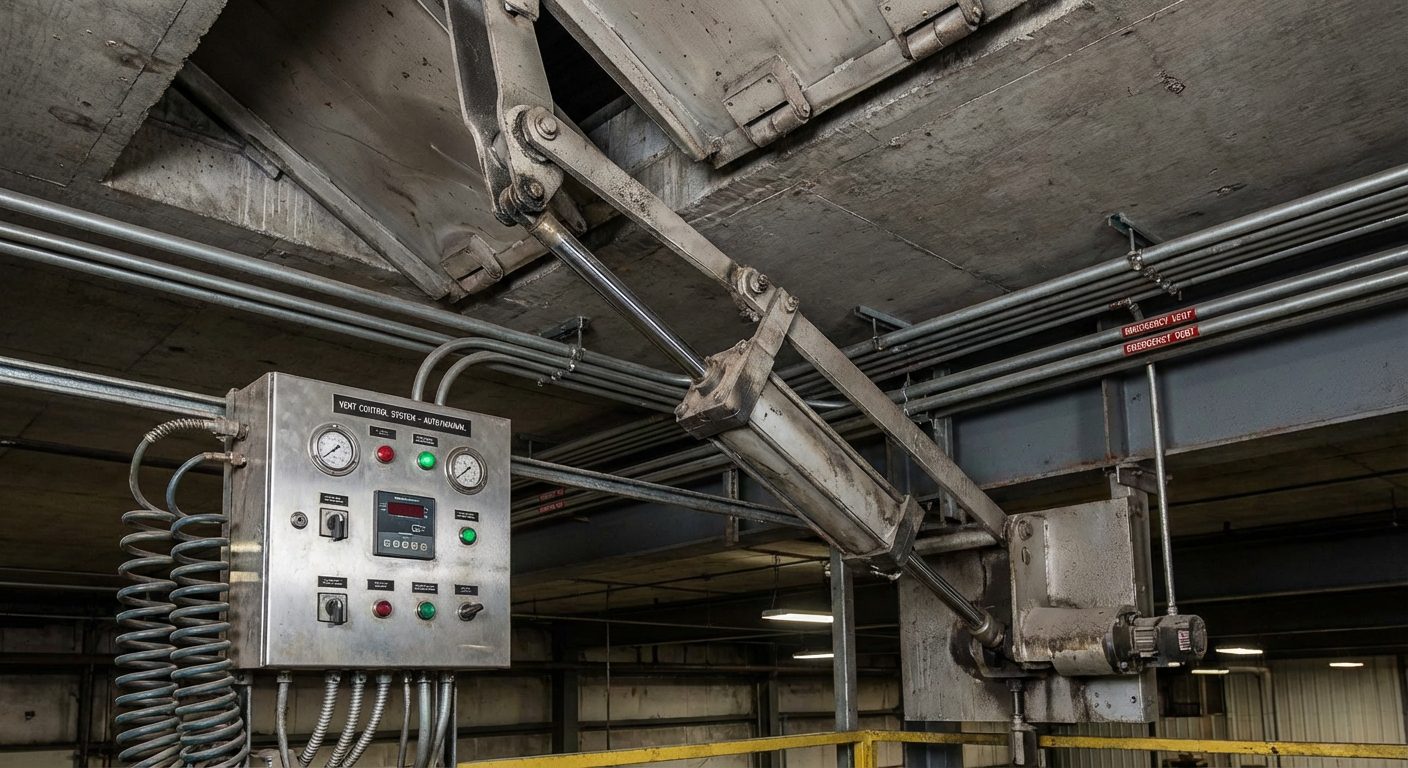

La trappe pneumatique est la solution la plus répandue dans les ERP et les bâtiments industriels. Elle fonctionne grâce à un vérin à gaz (CO2) qui propulse le volet en position ouverte lorsqu’il reçoit un signal du système de sécurité incendie (SSI). L’ouverture est rapide (moins de 60 secondes) et fiable, même en cas de coupure électrique.
Trappe électrique
La trappe électrique utilise un moteur 24V ou 48V pour ouvrir et fermer le volet. Elle offre l’avantage d’être réarmable à distance sans intervention sur le toit, ce qui facilite les tests de maintenance. En revanche, elle nécessite une alimentation de sécurité (batterie ou groupe électrogène) pour fonctionner en cas de coupure de courant.
Trappe manuelle à fusible thermique
Solution la plus économique, elle s’ouvre automatiquement lorsque la température atteint un seuil prédéfini (généralement 68 °C ou 93 °C). Le fusible fond et libère le mécanisme d’ouverture par ressort. Simple et autonome, cette solution est adaptée aux locaux à risque modéré et aux zones non surveillées.
| Caractéristique | Pneumatique | Électrique | Manuelle / fusible |
|---|---|---|---|
| Temps d’ouverture | < 60 s | 30 à 90 s | Variable (seuil thermique) |
| Autonomie électrique | Oui (gaz CO2) | Non (batterie requise) | Oui (mécanique) |
| Réarmement | Manuel (sur le toit) | À distance | Remplacement fusible |
| Prix unitaire HT | 1 200 – 3 000 € | 2 000 – 4 500 € | 800 – 1 500 € |
| Usage recommandé | ERP, entrepôts, industrie | Grandes surfaces, tertiaire | Locaux techniques, stockage |
Réglementation ERP et instruction technique IT 246
L’installation de trappes de désenfumage dans les ERP est encadrée par plusieurs textes réglementaires. Le cadre principal repose sur l’arrêté du 25 juin 1980 (modifié) et sur l’instruction technique n° 246 (IT 246) qui détaille les règles de désenfumage.
« Les cantons de désenfumage ne doivent pas dépasser 1 600 m² de superficie et 60 mètres de longueur. La surface utile d’évacuation de fumées doit être au minimum égale au 1/200e de la superficie de chaque canton. »
— Instruction technique IT 246 relative au désenfumage dans les ERP
Attention : l’absence de désenfumage conforme dans un ERP constitue un motif de fermeture administrative par la commission de sécurité. Les sanctions peuvent inclure des poursuites pénales en cas de sinistre avec des victimes.
Les obligations varient selon la catégorie et le type d’ERP. Voici les principales exigences :
| Type d’ERP | Obligation de désenfumage | Surface seuil |
|---|---|---|
| M (magasins, centres commerciaux) | Obligatoire dans tous les locaux de vente | Dès 100 m² |
| L (salles de spectacles) | Obligatoire pour salles > 300 m² | 300 m² |
| W (bureaux) | Obligatoire pour locaux > 300 m² en sous-sol ou > 100 m² sans ouvrant | 100 – 300 m² |
| U (établissements de soins) | Obligatoire dans les circulations et locaux > 100 m² | 100 m² |
| Bâtiments industriels (ICPE) | Obligatoire selon arrêté type (rubrique ICPE) | Variable |
Pour vérifier la conformité de votre établissement, un audit de mise en conformité incendie permet d’identifier les écarts réglementaires avant le passage de la commission de sécurité.
Dimensionnement : la règle du 1/200e
Le dimensionnement d’un système de désenfumage par trappes repose sur la règle du 1/200e définie par l’IT 246. Cette règle fixe la surface utile minimale d’ouverture des exutoires par rapport à la superficie du canton de désenfumage.
Exemple de calcul : pour un entrepôt de 1 200 m² divisé en 1 canton, la surface utile d’évacuation minimale est de 1 200 / 200 = 6 m². Avec des trappes offrant 1,5 m² de surface utile chacune, il faut au minimum 4 trappes.
Plusieurs paramètres influencent le dimensionnement :
- Hauteur sous plafond : plus le local est haut, plus le matelas de fumée se forme lentement, mais la surface d’exutoire reste identique.
- Activité et potentiel calorifique : un stockage de matières combustibles exige parfois un surdimensionnement.
- Nombre de cantons : chaque canton (max. 1 600 m²) est traité indépendamment.
- Amenées d’air : la surface totale des amenées d’air doit être au moins égale à la surface totale des évacuations.
Les locaux industriels classés ICPE et les entrepôts industriels peuvent être soumis à des exigences supérieures au 1/200e selon leur rubrique ICPE.
Besoin d’un accompagnement ? Demandez votre devis gratuit ou appelez le 06 58 12 77 09.
Installation d’une trappe de désenfumage
L’installation d’une trappe de désenfumage doit être réalisée par un installateur qualifié APSAD ou certifié par un organisme reconnu. Elle comprend plusieurs étapes clés :
- Étude technique : dimensionnement, choix du type de trappe, positionnement sur le toit (au 1/3 supérieur du canton).
- Découpe de la toiture : ouverture dans la couverture avec réalisation du costière (rehausse métallique étanche).
- Pose de la trappe : fixation sur le costière, raccordement au système de commande (SSI, boîtier déclencheur).
- Raccordement électrique ou pneumatique : câblage vers la centrale de mise en sécurité incendie (CMSI).
- Essais fonctionnels : test d’ouverture, vérification des temps de réponse, contrôle de l’étanchéité en position fermée.
Bon à savoir : les trappes doivent être positionnées dans le tiers supérieur du canton, à au moins 2 mètres de tout obstacle vertical (poutre, cloison). Un mauvais positionnement réduit considérablement l’efficacité du désenfumage.
La mise aux normes incendie à Lyon intègre systématiquement la vérification ou l’installation des dispositifs de désenfumage conformes.

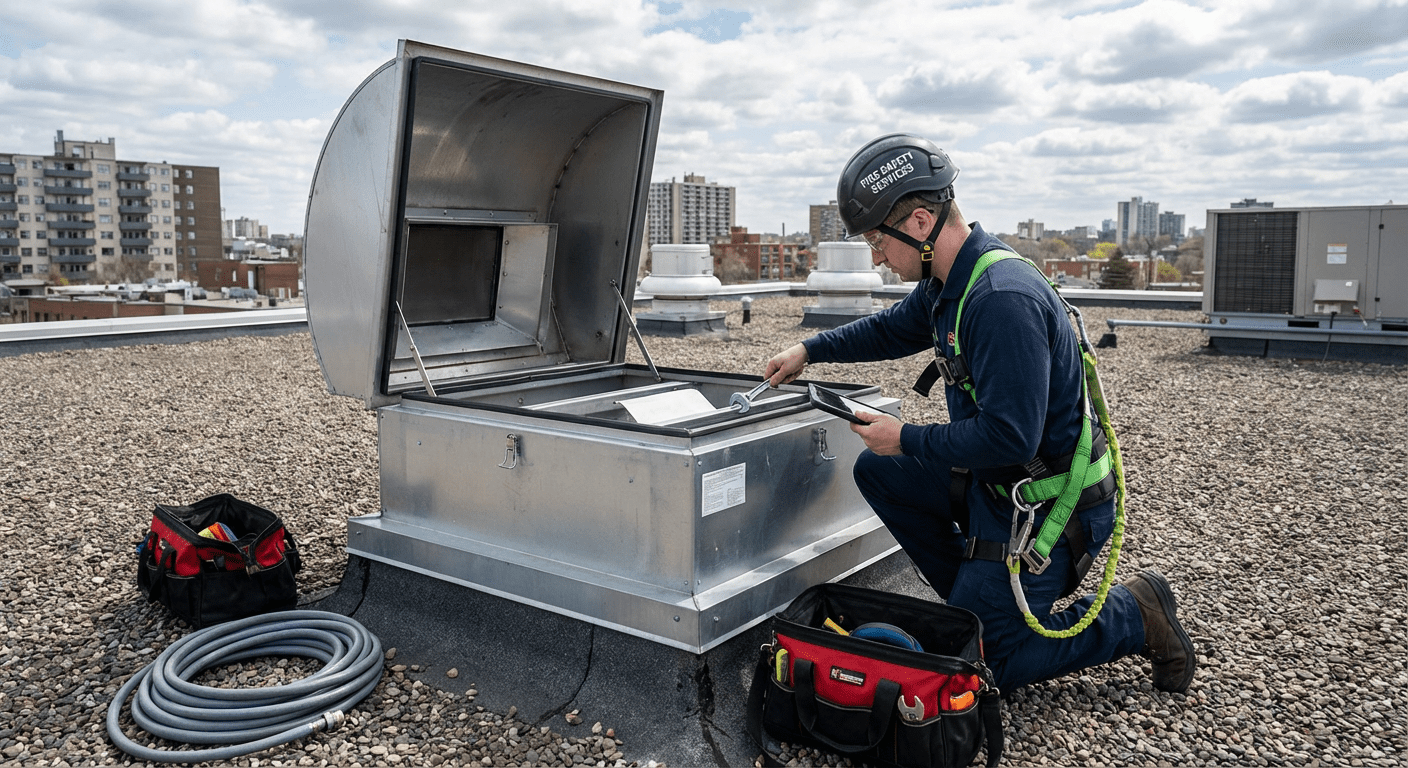

Maintenance obligatoire et vérifications périodiques
L’arrêté du 25 juin 1980 impose une vérification annuelle de l’ensemble du système de désenfumage par un technicien compétent. Cette obligation concerne tous les ERP, quelle que soit leur catégorie.
La maintenance comprend :
- Essais fonctionnels : déclenchement de chaque trappe depuis la commande locale et depuis la CMSI.
- Contrôle visuel : état du volet, étanchéité du costière, absence de corrosion ou de déformation.
- Vérification mécanique : état des vérins, cartouches de gaz, ressorts, câbles et fusibles thermiques.
- Nettoyage : dégagement des grilles, évacuation des débris et feuilles mortes obstruant le mécanisme.
- Rapport de vérification : consigné dans le registre de sécurité de l’établissement.
Risque majeur : une trappe non entretenue peut se bloquer en position fermée. Lors d’un incendie, les fumées restent piégées dans le bâtiment, réduisant la visibilité à zéro en quelques minutes et rendant l’évacuation impossible.
Les différentes catégories de sécurité incendie déterminent la fréquence et le niveau de contrôle exigé par la commission de sécurité.
Coûts d’une trappe de désenfumage
Le budget d’un système de désenfumage par trappes dépend de plusieurs facteurs : type de mécanisme, dimensions, nombre d’unités, accessibilité de la toiture et complexité du raccordement au SSI.
Voici les fourchettes de prix constatées en 2026 :
- Trappe pneumatique (standard 140 × 140 cm) : 1 200 à 3 000 € HT pose comprise
- Trappe électrique (avec moteur 24V) : 2 000 à 4 500 € HT pose comprise
- Trappe à fusible thermique : 800 à 1 500 € HT pose comprise
- Costière métallique (rehausse) : 200 à 600 € HT selon hauteur
- Contrat de maintenance annuel : 80 à 200 € HT par trappe
Conseil Hexia : pour un projet neuf, privilégiez les trappes pneumatiques qui offrent le meilleur rapport fiabilité/prix. Pour un bâtiment tertiaire avec maintenance fréquente, les trappes électriques se rentabilisent grâce au réarmement à distance.
Questions fréquentes sur les trappes de désenfumage
Mise en conformité désenfumage par un expert certifié
Hexia Sécurité, votre partenaire sécurité incendie à Lyon et en Rhône-Alpes.
Quelle est la durée de vie d’une trappe de désenfumage ?
Une trappe de désenfumage correctement entretenue a une durée de vie de 20 à 30 ans. Les pièces d’usure (cartouches CO2, fusibles, joints) doivent être remplacées selon les préconisations du fabricant, généralement tous les 5 à 10 ans.
Peut-on installer une trappe de désenfumage sur une toiture terrasse ?
Oui, c’est même la configuration la plus courante. La trappe est posée sur un costière qui assure l’étanchéité avec la membrane d’étanchéité de la toiture terrasse. La hauteur du costière doit être d’au moins 30 cm pour éviter les infiltrations d’eau.
Quelle différence entre un exutoire et une trappe de désenfumage ?
Les deux termes désignent le même type d’équipement. Le terme « exutoire de fumée » est utilisé dans les textes réglementaires (IT 246), tandis que « trappe de désenfumage » est le terme courant employé par les professionnels et les installateurs.
Qui peut effectuer la maintenance d’une trappe de désenfumage ?
La maintenance doit être effectuée par un technicien compétent, idéalement certifié par le fabricant de la trappe. Les organismes agréés (bureau de contrôle type Apave, Socotec, Bureau Veritas) réalisent les vérifications réglementaires annuelles exigées par la commission de sécurité.
Le désenfumage mécanique peut-il remplacer les trappes ?
Oui, dans certains cas. Le désenfumage mécanique (par extracteurs motorisés et gaines) est une alternative au désenfumage naturel par trappes. Il est souvent privilégié pour les sous-sols, les parkings couverts et les locaux sans accès direct à la toiture. L’IT 246 encadre les deux solutions.
Article rédigé par Julien Garcia, expert en sécurité incendie chez Hexia Sécurité, Lyon. Dernière mise à jour : mars 2026.
