En bref
- Les plans d’évacuation incendie sont obligatoires dans tous les ERP et les entreprises de plus de 50 personnes (arrêté du 25 juin 1980, Code du travail R4227-38).
- Leur conception doit respecter la norme NF S 60-303 : format, couleurs, symboles et informations réglementaires.
- Chaque plan doit être affiché à chaque niveau, près des escaliers et des sorties, avec un point « Vous êtes ici » clairement identifié.
- Un plan non conforme ou absent expose l’exploitant à des sanctions administratives et pénales pouvant atteindre 45 000 euros d’amende.
Chaque année en France, les services départementaux d’incendie et de secours (SDIS) interviennent sur plus de 300 000 incendies. Dans les établissements recevant du public (ERP) et les locaux professionnels, la présence de plans d’évacuation incendie conformes réduit considérablement le temps d’évacuation et sauve des vies.
Découvrez les normes de signalétique incendie et pictogrammes réglementaires.
Pourtant, lors des commissions de sécurité, près de 40 % des ERP présentent des anomalies liées à leurs plans d’évacuation : plans absents, obsolètes, mal positionnés ou non conformes à la norme NF S 60-303. Ces manquements exposent les exploitants à des sanctions, mais surtout à une responsabilité directe en cas d’accident.
Ce guide détaille l’ensemble des obligations réglementaires, les règles de conception et les bonnes pratiques d’affichage. Que vous soyez gérant d’un commerce, directeur d’établissement ou responsable sécurité d’un ERP, vous trouverez ici toutes les réponses pour mettre vos plans en conformité.
Obligations légales : qui doit afficher un plan d’évacuation ?
La réglementation française impose l’affichage de plans d’évacuation incendie dans deux cadres distincts : les établissements recevant du public (ERP) et les lieux de travail.
Pour les ERP, l’arrêté du 25 juin 1980 (article MS 41) exige que des plans de l’établissement soient affichés à chaque niveau, à proximité immédiate des escaliers et des ascenseurs. Cette obligation concerne toutes les catégories d’ERP, de la 1re à la 5e catégorie.
Consultez les catégories ERP de 1 à 5 pour connaître vos obligations spécifiques.
Pour les entreprises, le Code du travail (articles R4227-37 à R4227-39) rend obligatoire l’affichage de consignes de sécurité incendie — incluant un plan d’évacuation — dans tout établissement où 50 personnes ou plus sont présentes simultanément, ou dans lequel sont manipulées des matières inflammables.
Obligation légale
L’absence de plan d’évacuation conforme dans un ERP peut entraîner un avis défavorable de la commission de sécurité, une mise en demeure, voire une fermeture administrative de l’établissement. En cas d’incendie avec victimes, la responsabilité pénale de l’exploitant est engagée (article 221-6 du Code pénal).
| Type d’établissement | Texte réglementaire | Seuil d’obligation |
|---|---|---|
| ERP (toutes catégories) | Arrêté du 25 juin 1980, art. MS 41 | Dès l’ouverture au public |
| Lieux de travail | Code du travail R4227-37 à R4227-39 | 50 personnes ou matières inflammables |
| Immeubles d’habitation (IGH) | Arrêté du 30 décembre 2011 | Immeubles de grande hauteur |
Chez Hexia Sécurité, nos équipes accompagnent les exploitants lyonnais dans la mise en conformité complète de leurs plans d’évacuation incendie. Julien Garcia, fondateur de l’entreprise et expert certifié en sécurité incendie, supervise personnellement chaque projet.
Besoin de plans d’évacuation conformes pour votre établissement ?
Hexia Sécurité intervient à Lyon et en région Rhône-Alpes. Réponse sous 24 heures.
DEMANDER UN DEVIS GRATUIT
ou appelez le 06 58 12 77 09
Norme NF S 60-303 : le cadre de conception
La norme NF S 60-303 (révisée en 2020) définit les exigences de conception des plans d’évacuation. Elle encadre le format, les couleurs, les symboles graphiques et la lisibilité des plans affichés dans les bâtiments.
Cette norme distingue deux types de plans :
- Le plan d’évacuation : destiné au public et aux occupants, il indique les cheminements à suivre pour atteindre les sorties de secours et le point de rassemblement.
- Le plan d’intervention : destiné aux services de secours (pompiers), il localise les organes de coupure (gaz, électricité), les moyens de secours et les zones à risques.
À savoir
La norme NF S 60-303 n’est pas obligatoire en elle-même, mais elle constitue la référence technique reconnue par les commissions de sécurité. Un plan qui ne la respecte pas sera systématiquement relevé comme non conforme lors d’une visite de contrôle.
Les principales exigences de la norme portent sur :
- Le format minimal : A3 (297 x 420 mm) pour les plans d’étage, A2 pour les plans d’ensemble.
- Les couleurs normalisées : vert pour les cheminements d’évacuation et sorties, rouge pour les moyens de lutte contre l’incendie, bleu pour les organes de coupure.
- Les symboles graphiques : conformes à la norme ISO 7010 (pictogrammes internationaux de sécurité).
- La lisibilité : texte en caractères d’au moins 3,5 mm de hauteur, contraste suffisant avec le fond.
A lire aussi : Compartimentage incendie

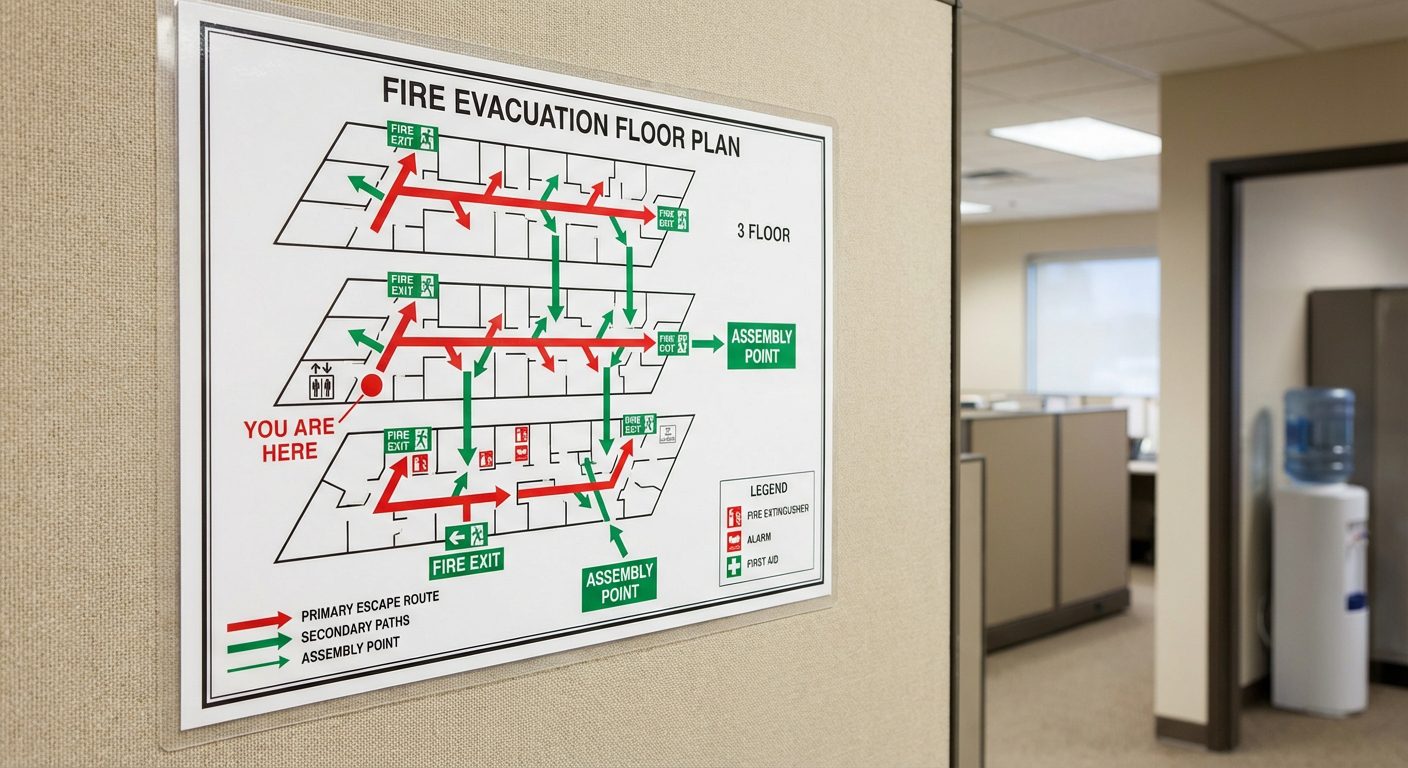

Contenu obligatoire d’un plan d’évacuation conforme
Un plan d’évacuation incendie conforme doit comporter un ensemble d’informations précises. Voici les éléments indispensables à intégrer, selon la norme NF S 60-303 et les recommandations des SDIS.
| Élément | Détail | Obligatoire |
|---|---|---|
| Point « Vous êtes ici » | Pastille de couleur vive localisant le lecteur | Oui |
| Cheminements d’évacuation | Flèches vertes vers les sorties de secours | Oui |
| Sorties de secours | Pictogramme ISO 7010 (personnage + flèche) | Oui |
| Moyens de secours | Extincteurs, RIA, déclencheurs manuels (en rouge) | Oui |
| Point de rassemblement | Localisation du point de rassemblement extérieur | Oui |
| Consignes de sécurité | Numéro d’urgence, conduite à tenir | Oui |
| Nom et adresse de l’établissement | Identification claire du bâtiment | Oui |
| Date de mise à jour | Dernière révision du plan | Recommandé |
Bonne pratique
Ajoutez un QR code sur chaque plan renvoyant vers les consignes de sécurité détaillées en ligne. Cette approche facilite l’accès aux informations pour les personnes malvoyantes (via lecteur d’écran) et permet de mettre à jour les consignes sans réimprimer les plans.
Conception pratique : étapes et bonnes pratiques
La création d’un plan d’évacuation incendie suit un processus rigoureux qui garantit sa conformité et son efficacité. Voici les étapes clés suivies par les professionnels de la sécurité incendie en ERP.
Étape 1 — Relevé sur site. Un technicien réalise un relevé complet du bâtiment : dimensions, cloisonnement, issues, escaliers, locaux techniques. Ce relevé inclut l’identification de tous les équipements de sécurité existants (extincteurs, déclencheurs manuels, blocs autonomes d’éclairage de sécurité).
L’éclairage est complété par la télécommande BAES qui centralise la gestion des blocs.
Étape 2 — Dessin du plan. Le plan architectural est redessiné en respectant les codes couleurs de la norme NF S 60-303. Les cheminements d’évacuation sont tracés en vert, les moyens de secours en rouge, les organes de coupure en bleu.
Étape 3 — Validation technique. Le plan est vérifié par un expert en sécurité incendie. Il s’assure que les cheminements respectent les distances maximales (40 mètres en cul-de-sac, 30 mètres si une seule issue) et que tous les éléments obligatoires sont présents.
Étape 4 — Impression et plastification. Le plan est imprimé sur un support rigide et plastifié pour résister aux conditions d’utilisation (humidité, UV, chocs). Les formats les plus courants sont le A3 et le A2.
Point d’attention
Les plans téléchargés gratuitement sur internet ne sont presque jamais conformes à la norme NF S 60-303. Ils utilisent des symboles non normalisés, des couleurs incorrectes et omettent des éléments obligatoires. Faites appel à un professionnel qualifié pour garantir la conformité.
Besoin d’un accompagnement ? Demandez votre devis gratuit ou appelez le 06 58 12 77 09.

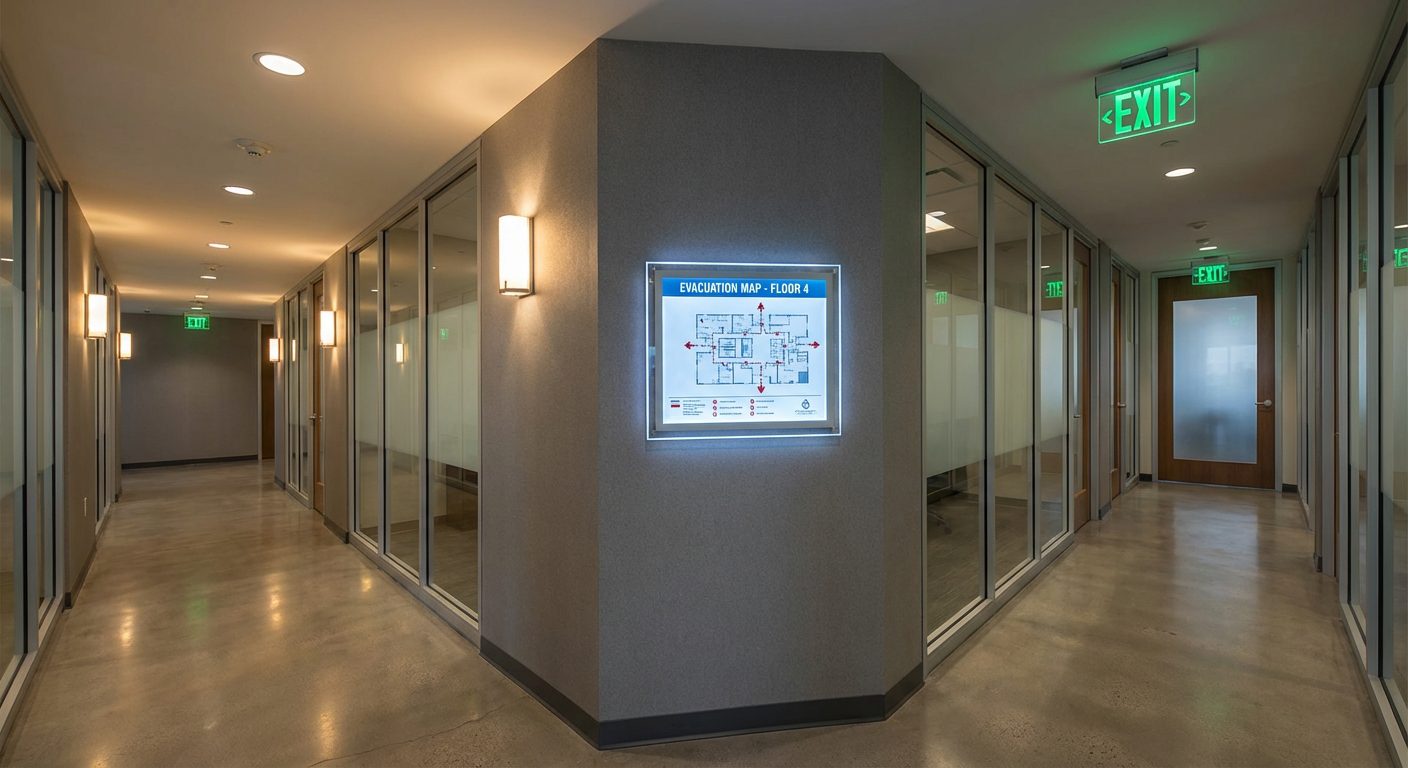

Règles d’affichage et d’implantation
La conformité d’un plan d’évacuation ne dépend pas uniquement de son contenu. Son emplacement et sa hauteur d’affichage sont également encadrés par la réglementation et les recommandations des commissions de sécurité.
Les plans d’évacuation doivent être affichés :
- À chaque niveau du bâtiment (rez-de-chaussée, étages, sous-sols).
- À proximité immédiate des escaliers et ascenseurs.
- À proximité des issues de secours.
- Dans les halls d’accueil et zones de circulation principales.
- À une hauteur comprise entre 1,20 m et 1,60 m du sol (accessibilité PMR).
L’orientation du plan affiché doit correspondre à l’orientation réelle du lecteur. Si vous faites face au nord en regardant le plan, le nord doit être en haut du plan. Cette cohérence est essentielle pour que les occupants s’orientent correctement en situation d’urgence.
« Les plans doivent être disposés de façon à ce que le lecteur puisse se situer par rapport au plan. L’orientation du plan doit correspondre à celle du lecteur. »
— Norme NF S 60-303, article 5.2 — Implantation des plans
Pour les établissements de grande surface, prévoyez un plan à chaque intersection de couloirs ou de zones de circulation. Le registre de sécurité incendie doit mentionner l’emplacement de chaque plan et sa date de dernière mise à jour.
Signalétique associée et cohérence globale
Un plan d’évacuation ne fonctionne pas seul. Il s’intègre dans un dispositif complet de signalétique de sécurité qui guide les occupants jusqu’aux sorties en cas d’urgence.

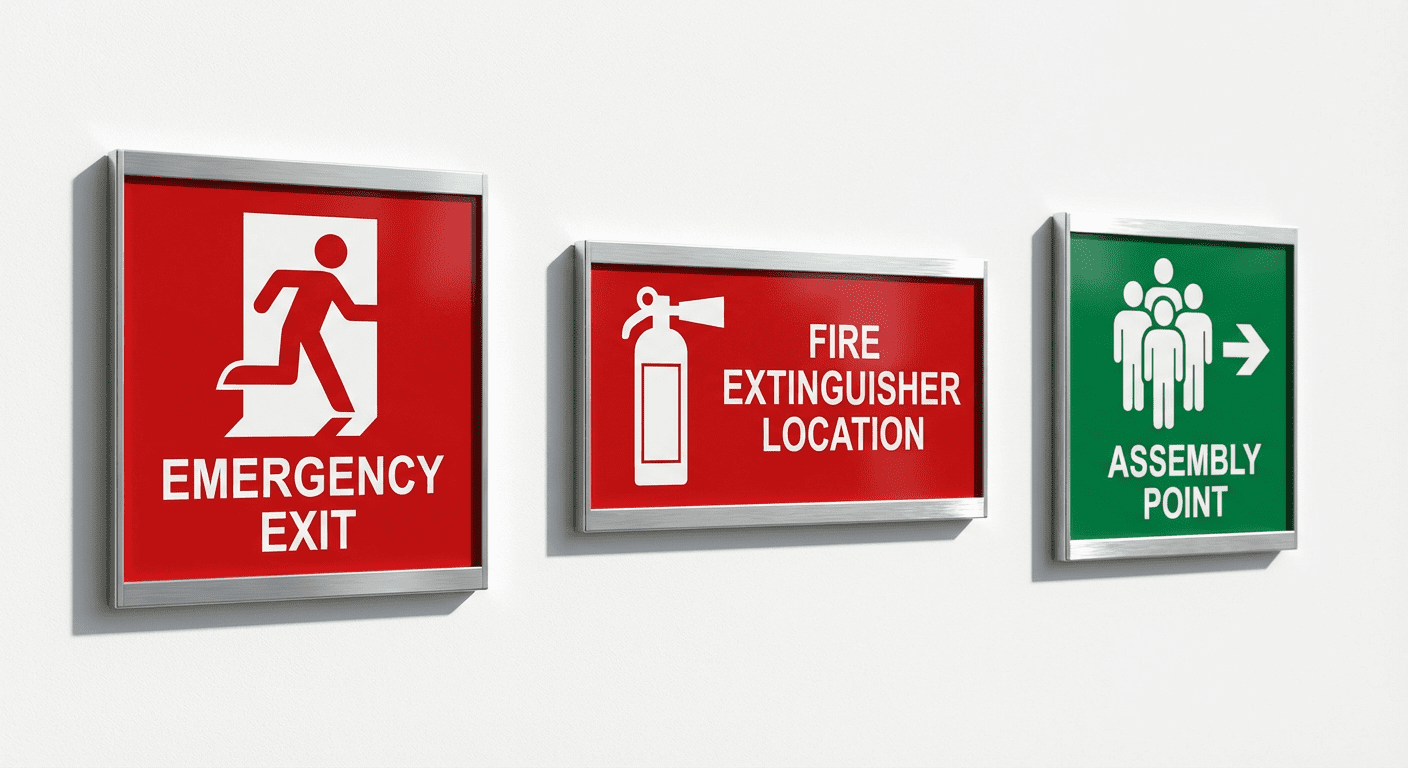

La signalétique associée comprend :
- Les blocs autonomes d’éclairage de sécurité (BAES) : panneaux lumineux au-dessus des issues et dans les couloirs, alimentés par batterie en cas de coupure électrique.
- Les panneaux directionnels : flèches vertes photoluminescentes orientant vers les sorties.
- Les plaques de signalisation des moyens de secours : carrés rouges identifiant les extincteurs, les robinets d’incendie armés (RIA) et les déclencheurs manuels.
Chaque élément de signalétique doit être cohérent avec le plan d’évacuation. Si le plan indique une sortie de secours à droite au fond du couloir, le BAES correspondant doit être fonctionnel et visible. Les guides-files et serre-files formés connaissent ces correspondances et vérifient leur cohérence lors des exercices.
Bonne pratique
Organisez un exercice d’évacuation tous les 6 mois (obligatoire pour les ERP et les entreprises selon le Code du travail R4227-39). Chaque exercice doit être consigné dans le registre de sécurité avec le temps d’évacuation mesuré. Nos formations sécurité incendie incluent un module dédié aux exercices d’évacuation.
Mise à jour et maintenance des plans
Un plan d’évacuation n’est pas un document figé. Il doit être révisé à chaque modification du bâtiment ou de son aménagement. Négliger cette mise à jour expose l’exploitant aux mêmes sanctions qu’une absence de plan.
Les situations nécessitant une mise à jour immédiate :
- Travaux de réaménagement : déplacement de cloisons, création ou suppression d’issues.
- Changement d’affectation de locaux : un bureau transformé en stockage modifie les risques.
- Installation ou déplacement d’équipements de sécurité : nouvel extincteur, nouveau RIA.
- Changement de destination de l’établissement : passage d’un type d’ERP à un autre.
- Après chaque visite de la commission de sécurité : intégration des observations.
Point d’attention
Même sans modification du bâtiment, il est recommandé de vérifier l’état physique des plans (lisibilité, état du support, fixation) au moins une fois par an. Un plan jauni, déchiré ou décollé ne remplit plus sa fonction et sera relevé en non-conformité par la commission de sécurité.
Hexia Sécurité propose un contrat de maintenance annuel incluant la vérification et la mise à jour de vos plans d’évacuation, en complément de l’audit global de conformité de votre ERP à Lyon. Ce suivi garantit que vos plans restent conformes tout au long de l’année.
Pour comprendre comment les différentes catégories d’ERP influencent les exigences en matière de sécurité incendie, consultez notre guide dédié.
Questions fréquentes sur les plans d’évacuation incendie
Faites réaliser vos plans d’évacuation par un professionnel certifié
Hexia Sécurité, votre partenaire sécurité incendie à Lyon et en Rhône-Alpes.
Un plan d’évacuation est-il obligatoire dans un commerce de moins de 50 personnes ?
Oui, si le commerce est classé ERP (ce qui est le cas de la grande majorité des commerces ouverts au public). L’arrêté du 25 juin 1980 impose l’affichage d’un plan d’évacuation dans tous les ERP, quelle que soit leur catégorie. Seul le Code du travail fixe un seuil de 50 personnes, mais il s’applique aux entreprises (bureaux, usines), pas aux ERP.
Quelle est la différence entre un plan d’évacuation et un plan d’intervention ?
Le plan d’évacuation est destiné aux occupants du bâtiment. Il indique les cheminements vers les sorties, les moyens de secours accessibles et le point de rassemblement. Le plan d’intervention est destiné aux sapeurs-pompiers. Il indique les organes de coupure (gaz, électricité, ventilation), les locaux à risques et les accès pour les engins de secours. Les deux plans sont complémentaires et souvent affichés ensemble.
À quelle fréquence faut-il mettre à jour un plan d’évacuation ?
Il n’existe pas de fréquence fixe imposée par la réglementation. Le plan doit être mis à jour à chaque modification affectant les cheminements, les issues ou les moyens de secours. En pratique, une vérification annuelle est recommandée par les SDIS. Après des travaux, la mise à jour doit être immédiate, avant la réouverture au public.
Qui peut concevoir un plan d’évacuation incendie ?
La réglementation ne réserve pas la conception des plans à une profession spécifique. Cependant, pour garantir la conformité à la norme NF S 60-303, il est fortement recommandé de faire appel à un professionnel qualifié en sécurité incendie. Les bureaux d’études, les entreprises de sécurité incendie comme Hexia Sécurité, et certains architectes DPLG sont compétents pour cette prestation.
Quelles sanctions en cas d’absence de plan d’évacuation ?
Pour un ERP, l’absence de plan peut entraîner un avis défavorable de la commission de sécurité, suivi d’une mise en demeure puis d’un arrêté de fermeture par le maire. En cas d’incendie avec victimes, l’exploitant encourt jusqu’à 3 ans d’emprisonnement et 45 000 euros d’amende pour mise en danger de la vie d’autrui (article 223-1 du Code pénal). Pour les entreprises, l’inspection du travail peut dresser un procès-verbal.
