Un plan d’évacuation incendie affiché au mur, c’est souvent le premier document que regarde un agent de la commission de sécurité en arrivant dans vos locaux. Si ce plan est absent, illisible ou obsolète, les conséquences vont bien au-delà d’une simple remarque : avis défavorable, mise en demeure, voire fermeture administrative pour les établissements recevant du public (ERP).
Pourtant, beaucoup d’exploitants découvrent ces obligations au dernier moment, quand la commission frappe à la porte. Cet article vous donne toutes les clés pour comprendre les obligations liées au plan d’évacuation incendie, le concevoir correctement et l’afficher conformément aux normes en vigueur.
Besoin d’un plan d’évacuation conforme pour votre établissement ?
Pourquoi le plan d’évacuation incendie est obligatoire
Le plan d’évacuation incendie n’est pas un simple affichage décoratif. C’est un document réglementaire dont l’objectif est très concret : permettre à toute personne présente dans un bâtiment — employé, visiteur, personne à mobilité réduite — de trouver en quelques secondes le chemin le plus court vers une sortie sécurisée.
En situation de stress, quand les alarmes retentissent et que la fumée envahit un couloir, personne ne prend le temps de lire un long texte. Le plan doit être immédiatement compréhensible, avec des codes couleurs normalisés et une représentation fidèle des lieux.
En bref — Le plan d’évacuation incendie est obligatoire dans tous les ERP (quelle que soit la catégorie), dans les immeubles de grande hauteur (IGH) et dans les entreprises de plus de 50 personnes. Son absence constitue une infraction constatée systématiquement par les commissions de sécurité.
Au-delà de l’aspect réglementaire, un plan d’évacuation bien conçu réduit significativement le temps de mise en sécurité des occupants. Des études menées par le CNPP (Centre national de prévention et de protection) montrent que la présence de plans conformes et de signalétique normalisée divise par deux le temps d’évacuation dans les bâtiments complexes.
Cadre réglementaire : ce que disent les textes
Les obligations en matière de plan d’évacuation incendie reposent sur plusieurs textes qui se complètent selon le type de bâtiment.
Pour les ERP : le règlement de sécurité
L’arrêté du 25 juin 1980 modifié fixe les règles de sécurité contre les risques d’incendie dans les établissements recevant du public. L’article MS 41 impose l’affichage de consignes et de plans dans tous les ERP, toutes catégories confondues — de la première à la cinquième catégorie.
Concrètement, chaque niveau doit disposer d’un plan d’évacuation indiquant :
- Les cheminements d’évacuation (couloirs, escaliers, issues de secours)
- L’emplacement des moyens d’extinction (extincteurs, RIA, colonnes sèches)
- Les dispositifs d’alarme et d’alerte
- Les emplacements des organes de coupure (gaz, électricité, ventilation)
- Le point de rassemblement extérieur
Pour les lieux de travail : le code du travail
Les articles R4227-37 à R4227-39 du code du travail imposent à tout employeur d’établir des consignes de sécurité incendie dans les établissements où travaillent plus de 50 personnes, ou qui manipulent des matières inflammables. Ces consignes incluent obligatoirement un plan d’évacuation.
La norme NF S 60-303 : le référentiel technique
La norme NF S 60-303 (remplacée en partie par la norme ISO 23601) précise les exigences techniques de conception des plans d’évacuation : dimensions minimales, codes couleurs, symboles graphiques, niveau de détail. C’est le document que tout concepteur de plans doit suivre à la lettre.
Attention — Un plan d’évacuation réalisé « maison » sur Word ou PowerPoint ne répond presque jamais aux exigences normatives. Les couleurs, symboles et dimensions doivent respecter la norme ISO 23601. Un plan non conforme peut être rejeté par la commission de sécurité, même s’il est visuellement correct.
| Type de bâtiment | Texte applicable | Obligation plan | Sanction en cas d’absence |
|---|---|---|---|
| ERP 1ère à 4ème catégorie | Arrêté du 25/06/1980 (MS 41) | Obligatoire à chaque niveau | Avis défavorable, fermeture possible |
| ERP 5ème catégorie | Arrêté du 22/06/1990 (PE 27) | Obligatoire (consignes + plan) | Mise en demeure, amende |
| Entreprise > 50 personnes | Code du travail R4227-37 | Obligatoire | Amende + responsabilité pénale |
| IGH (immeuble grande hauteur) | Arrêté du 30/12/2011 | Obligatoire par compartiment | Fermeture administrative |
| Habitation (parties communes) | Arrêté du 31/01/1986 | Recommandé (non obligatoire) | — |
Les différents types de plans : évacuation, intervention et consignes
On confond souvent trois documents distincts qui ont chacun un rôle précis. Les mélanger est une erreur courante — et c’est un point que les commissions de sécurité vérifient systématiquement.
Le plan d’évacuation
C’est le document destiné au public et aux occupants. Il montre les cheminements d’évacuation, les sorties de secours et le point de rassemblement. Il est affiché dans les parties communes, les couloirs, les halls et à proximité des escaliers. Sa lecture doit être intuitive pour une personne qui découvre les lieux pour la première fois.
Le plan d’intervention
Ce plan est destiné aux services de secours (pompiers). Il représente l’ensemble du bâtiment avec les accès, les organes de coupure (gaz, électricité, ventilation), les moyens de secours (extincteurs, RIA, colonnes sèches) et les zones à risque. Il est affiché à l’entrée principale du bâtiment, dans un format plus grand (minimum A3, souvent A2).
Les consignes de sécurité
Les consignes complètent les plans avec des instructions écrites : numéros d’urgence, conduite à tenir en cas d’incendie, rôle des guide-files et serre-files, procédure d’alerte. Elles doivent être affichées à chaque niveau, à côté du plan d’évacuation.
Astuce pro — Lors d’une commission de sécurité, présentez vos trois documents ensemble : plan d’évacuation, plan d’intervention et consignes. Cette organisation montre que vous maîtrisez vos obligations et facilite le travail des agents vérificateurs.
Concevoir un plan d’évacuation conforme étape par étape
La conception d’un plan d’évacuation incendie ne s’improvise pas. Un plan conforme à la norme ISO 23601 suit des règles strictes de représentation graphique. Voici les étapes à respecter.
1. Réaliser un relevé précis des lieux
Tout commence par un relevé architectural de chaque niveau du bâtiment. Ce relevé doit être fidèle à la configuration réelle des locaux — pas aux plans de l’architecte qui datent parfois de la construction. Les cloisons ajoutées, les portes condamnées, les nouvelles issues doivent apparaître.
Si vos plans architecturaux sont obsolètes, un relevé sur site est indispensable. C’est souvent le cas dans les bâtiments anciens du centre de Lyon, où les configurations intérieures ont évolué au fil des décennies.
2. Identifier les cheminements d’évacuation
Chaque local doit disposer d’au moins deux cheminements d’évacuation distincts menant vers l’extérieur. Le plan représente ces itinéraires en vert (couleur normalisée pour les chemins d’évacuation selon la norme ISO 23601).
Les cheminements doivent être continus, sans obstacle, et mener vers des issues donnant directement sur la voie publique ou un espace à l’air libre. Les issues de secours sont représentées par le pictogramme normalisé (personne courant vers une porte, en vert sur fond blanc).
3. Positionner les équipements de sécurité
Le plan indique l’emplacement exact de tous les moyens de secours du niveau concerné :
- Extincteurs (symbole rouge normalisé) — leur manipulation s’apprend en formation
- Robinets d’incendie armés (RIA)
- Déclencheurs manuels d’alarme (boutons bris de glace)
- Colonnes sèches et humides
- Trappes de désenfumage
- Portes coupe-feu
4. Respecter les codes couleurs et symboles normalisés
La norme ISO 23601 impose des codes stricts :
- Vert : cheminements d’évacuation, issues de secours, point de rassemblement
- Rouge : moyens de lutte contre l’incendie (extincteurs, RIA, alarmes)
- Bleu : information complémentaire (ascenseurs, escaliers non utilisables en évacuation)
- Jaune/orange : zones à risque particulier
- Point vert « Vous êtes ici » : position de l’observateur (obligatoire sur chaque plan)
Les symboles graphiques sont définis par la norme ISO 7010. Utiliser d’autres pictogrammes — même s’ils semblent plus « modernes » — rend le plan non conforme.
5. Dimensionner correctement le plan
La norme prévoit des dimensions minimales selon l’usage :
- Plan d’évacuation affiché dans un couloir : minimum A3 (420 × 297 mm)
- Plan d’intervention pour les pompiers : minimum A2 (594 × 420 mm), idéalement A1
- Plan de chambre d’hôtel : A4 minimum (210 × 297 mm), fixé à l’intérieur de la porte
Le texte sur le plan doit être lisible à une distance de 1 mètre. Cela implique une taille de police minimale de 7 mm pour les titres et 4 mm pour les légendes.
6. Faire valider par un professionnel
Un plan d’évacuation réalisé par un professionnel de la sécurité incendie apporte deux garanties : la conformité normative et l’adaptation aux spécificités de votre bâtiment. C’est aussi un gage de crédibilité face à la commission de sécurité.
Vous ne savez pas si vos plans sont conformes ?
Nos techniciens réalisent un diagnostic sur site et vous remettent des plans d’évacuation conformes ISO 23601, prêts à afficher. Contactez-nous pour en discuter.

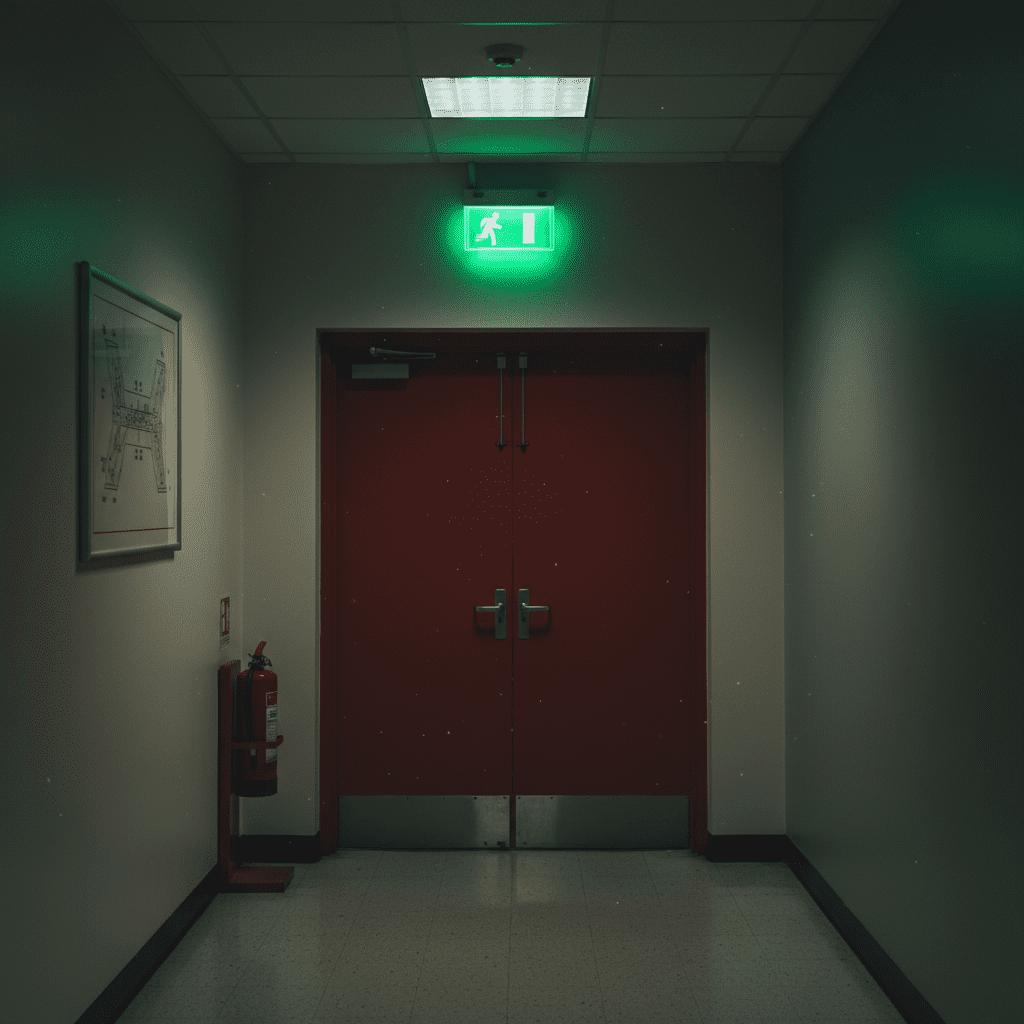

Règles d’affichage : où, comment et combien de plans installer
Concevoir un bon plan ne suffit pas. L’affichage doit respecter des règles précises pour que le document remplisse sa fonction en situation d’urgence.
Où afficher les plans d’évacuation
Les emplacements obligatoires sont définis par la réglementation :
- À chaque niveau, dans les parties communes (couloirs, halls, paliers d’escalier)
- À proximité des escaliers et ascenseurs
- Dans chaque chambre (hôtels, résidences, EHPAD)
- Dans les salles de réunion et de formation accueillant plus de 20 personnes
- À l’entrée principale pour le plan d’intervention destiné aux pompiers
La règle générale : tout occupant doit pouvoir voir un plan d’évacuation depuis n’importe quel point du bâtiment, sans parcourir plus de 25 mètres.
À quelle hauteur ?
Le centre du plan doit se situer entre 1,20 m et 1,60 m du sol. Cette fourchette garantit une bonne visibilité pour les personnes debout comme pour celles en fauteuil roulant (accessibilité PMR).
Quel support utiliser ?
Le plan doit être affiché sur un support rigide, non inflammable (classement M1 ou B-s1,d0 selon l’euroclasse). Les options courantes :
- PVC rigide (le plus répandu — résistant, léger, nettoyable)
- Aluminium (pour les environnements humides ou industriels)
- Plexiglas (rendu professionnel, mais plus fragile)
Un plan imprimé sur papier scotché au mur ne répond pas aux exigences. Il est fragile, jaunit rapidement et donne une image d’amateurisme que les commissions de sécurité ne manquent pas de relever.
Orientation du plan : la règle « vous êtes ici »
C’est un détail qui change tout : le plan doit être orienté du point de vue de la personne qui le regarde. Si la sortie est à droite quand on fait face au plan, elle doit apparaître à droite sur le document. Le repère « Vous êtes ici » (point vert avec cercle) est obligatoire.
Cette règle d’orientation implique que pour un même niveau, il peut être nécessaire de produire plusieurs versions du plan selon l’emplacement d’affichage — chacune avec le bon point de vue.
En bref — Un plan d’évacuation mal orienté est aussi problématique qu’un plan absent. En situation de panique, une personne qui suit un plan indiquant « sortie à gauche » alors qu’elle est en réalité à droite perd de précieuses secondes et risque de se retrouver dans un cul-de-sac.
Les erreurs qui reviennent le plus souvent lors des commissions de sécurité
En accompagnant régulièrement des exploitants dans la préparation de leurs commissions de sécurité, nous constatons que les mêmes erreurs se répètent d’un établissement à l’autre. Les voici, avec les solutions concrètes.
Plans obsolètes après des travaux
Un local transformé en open space, une cloison ajoutée pour créer un bureau, une issue condamnée « temporairement » depuis trois ans… Autant de modifications qui rendent le plan d’évacuation inexact. La réglementation est claire : le plan doit refléter la configuration réelle du bâtiment au moment de la visite.
Codes couleurs non conformes
Les cheminements en bleu, les extincteurs en noir, le fond du plan en gris foncé : ces choix esthétiques ne correspondent pas à la norme ISO 23601. Même si le plan est visuellement soigné, un code couleur non standard le rend non conforme.
Absence du repère « Vous êtes ici »
Sans ce repère, le plan perd toute utilité pratique. C’est l’une des premières choses vérifiées par les agents de la commission.
Plans identiques à tous les étages
Chaque niveau a ses propres cheminements, ses propres équipements et ses propres sorties. Afficher le même plan partout — celui du rez-de-chaussée par exemple — est une non-conformité fréquente dans les immeubles de bureaux.
Plan trop petit ou illisible
Un plan A4 dans un couloir de 2 mètres de large n’est pas lisible à distance. Les textes trop petits, les symboles minuscules ou les contrastes insuffisants réduisent l’efficacité du document à néant.
« Un plan d’évacuation conforme et correctement affiché, c’est le premier signal qu’un exploitant prend la sécurité au sérieux. C’est aussi le document le plus simple à mettre en place — il n’y a aucune raison de ne pas être en règle. »
Mise à jour et entretien des plans d’évacuation
Un plan d’évacuation n’est pas un document qu’on accroche au mur et qu’on oublie. Il doit vivre avec le bâtiment et être mis à jour régulièrement.
Quand mettre à jour les plans
La mise à jour est obligatoire dans les cas suivants :
- Travaux modifiant la configuration des locaux (cloisons, issues, circulations)
- Changement d’affectation d’un local (stockage transformé en salle de réunion)
- Ajout ou déplacement d’équipements de sécurité (extincteurs, RIA, alarmes)
- Modification des cheminements d’évacuation
- Avant chaque commission de sécurité programmée
En l’absence de modifications, une vérification annuelle est recommandée. Profitez de la vérification périodique des installations de sécurité pour contrôler également vos plans.
Le lien avec le registre de sécurité
Chaque mise à jour des plans doit être consignée dans le registre de sécurité incendie de l’établissement. Ce registre trace toutes les vérifications, modifications et exercices d’évacuation. Les agents de la commission le consultent systématiquement.
Astuce pro — Conservez un exemplaire numérique de chaque version de vos plans. En cas de sinistre, l’assureur peut demander à vérifier que les plans affichés au moment de l’incident étaient à jour. Un historique numérique daté constitue une preuve solide.
Les exercices d’évacuation : tester les plans en conditions réelles
Le code du travail (article R4227-39) impose au minimum un exercice d’évacuation tous les six mois dans les entreprises de plus de 50 personnes. Dans les ERP, la fréquence dépend du type d’établissement.
Ces exercices servent aussi à vérifier que les plans affichés sont compréhensibles et que les cheminements indiqués fonctionnent en pratique. Un couloir encombré de cartons, une porte coupe-feu bloquée par une cale, un accès au point de rassemblement barré par des véhicules stationnés — ces situations ne se détectent qu’en conditions réelles.
Les résultats de chaque exercice doivent être consignés dans le registre de sécurité, avec les points d’amélioration identifiés et les correctifs apportés.
Ce qu’il faut retenir — Le plan d’évacuation incendie est obligatoire dans tous les ERP et les entreprises de plus de 50 personnes. Il doit respecter la norme ISO 23601 (codes couleurs, symboles, dimensions), être orienté du point de vue du lecteur avec un repère « Vous êtes ici », et être mis à jour après chaque modification des locaux. Son affichage sur support rigide à hauteur d’yeux (1,20-1,60 m) est aussi important que son contenu.
Questions fréquentes
Un plan d’évacuation est-il obligatoire pour un petit commerce ?
Oui, dès lors que le commerce est classé ERP, même en 5ème catégorie. L’arrêté du 22 juin 1990 impose l’affichage de consignes de sécurité incluant un plan d’évacuation. Pour les très petits locaux (moins de 20 personnes, un seul niveau, sortie directe sur rue), un plan simplifié peut suffire, mais les consignes écrites restent obligatoires.
Qui peut concevoir un plan d’évacuation conforme ?
Aucun diplôme spécifique n’est exigé par la réglementation, mais le plan doit respecter la norme ISO 23601. En pratique, faire appel à un professionnel de la sécurité incendie garantit la conformité normative et évite les allers-retours avec la commission de sécurité. Le coût d’un plan professionnel est modeste comparé à celui d’une mise en demeure.
Quelle est la différence entre un plan d’évacuation et un plan d’intervention ?
Le plan d’évacuation est destiné aux occupants : il montre les sorties et les chemins pour quitter le bâtiment. Le plan d’intervention est destiné aux pompiers : il détaille les accès, les moyens de secours et les zones à risque. Les deux sont obligatoires dans les ERP. Le plan d’intervention est affiché à l’entrée du bâtiment, le plan d’évacuation à chaque niveau.
À quelle fréquence faut-il mettre à jour les plans d’évacuation ?
La mise à jour est obligatoire après toute modification des locaux (travaux, changement d’affectation, déplacement d’équipements de sécurité). En l’absence de changements, une vérification annuelle est recommandée par les professionnels. Les résultats de cette vérification sont consignés dans le registre de sécurité.
Que risque-t-on si les plans ne sont pas affichés lors d’une visite de la commission ?
L’absence de plan d’évacuation est une non-conformité systématiquement relevée. Selon la gravité et le type d’établissement, les conséquences vont de la prescription avec délai de mise en conformité (cas le plus courant) à l’avis défavorable de la commission, pouvant entraîner un arrêté de fermeture du maire. En cas d’incendie sans plan affiché, la responsabilité pénale de l’exploitant est engagée.
Vos plans d’évacuation sont-ils à jour et conformes ?
Nos techniciens interviennent dans tout le Rhône pour la conception, la mise à jour et l’affichage de plans d’évacuation conformes ISO 23601. Diagnostic gratuit sur site.
Sources : Code du travail, articles R4227-37 à R4227-39 — Ministère de l’Intérieur, réglementation incendie dans les ERP
