Un voyant orange fixe sur votre BAES (bloc autonome d’éclairage de sécurité) est un signal d’alerte qui ne doit pas être ignoré. Contrairement à un voyant vert qui indique un fonctionnement normal, ou un voyant rouge qui signale une défaillance critique, l’orange fixe occupe une zone intermédiaire qui mérite une attention particulière. Ce guide vous explique les causes possibles, comment réaliser un diagnostic fiable et quelles solutions appliquer pour remettre votre installation en conformité.

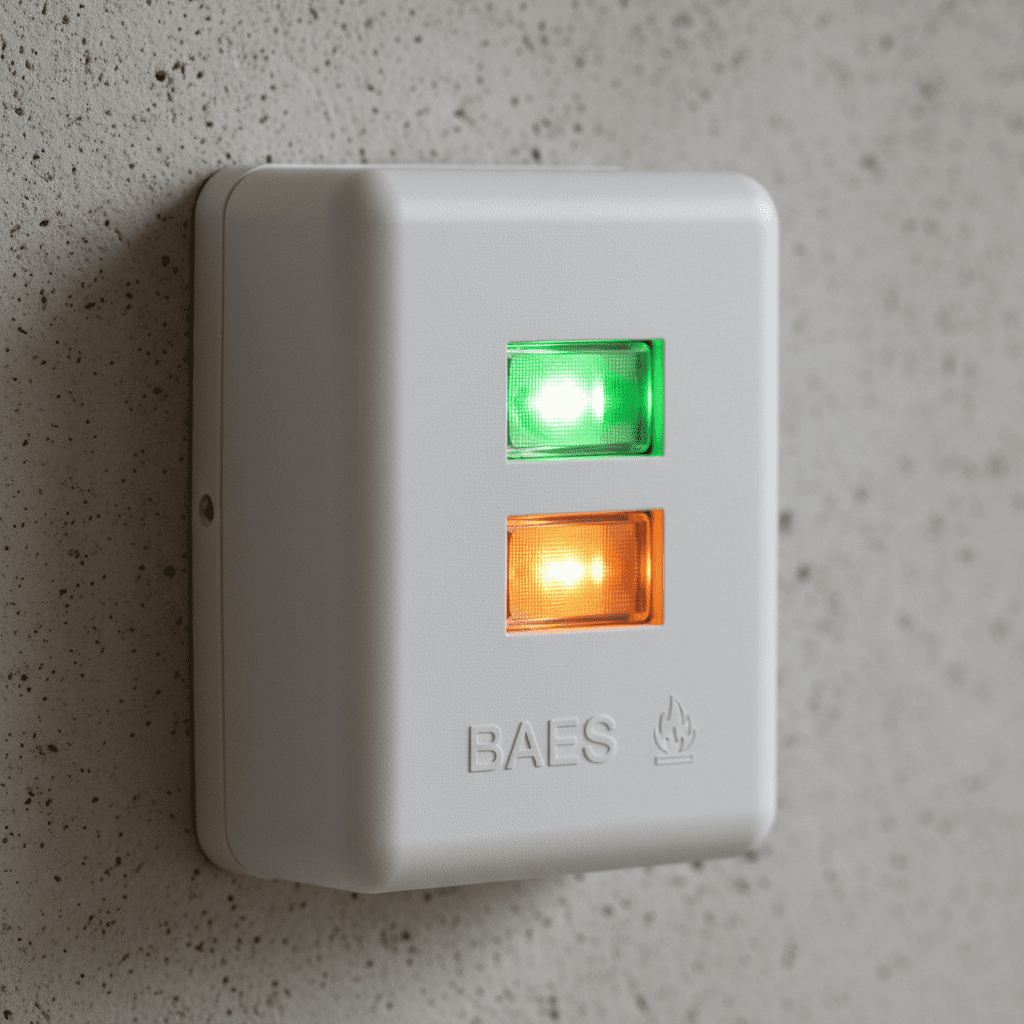

Comprendre les voyants du BAES : ce que signifie chaque couleur
Avant d’entrer dans le détail du voyant orange fixe, il est utile de rappeler la signification de chaque indicateur lumineux sur un BAES. Ces voyants permettent au technicien de sécurité et au responsable d’établissement de contrôler l’état du bloc en un coup d’œil, sans avoir à déclencher un test complet.
Le code couleur standard sur la majorité des BAES
- Voyant vert fixe : le bloc est alimenté par le secteur, la batterie est en charge, tout fonctionne normalement.
- Voyant vert clignotant : charge en cours après un test ou une coupure de courant.
- Voyant rouge fixe : défaillance grave, souvent une batterie hors d’usage ou un circuit interne défectueux.
- Voyant orange fixe : anomalie intermédiaire — batterie faible, charge incomplète, ou défaut de communication sur un système centralisé.
- Absence de voyant : le bloc n’est pas alimenté, ce qui constitue une non-conformité immédiate.
Notez que les codes couleurs peuvent varier légèrement selon les fabricants (Legrand, Schneider Electric, Eaton, Sylvania, etc.). Il est donc conseillé de consulter la notice technique de chaque bloc avant d’établir un diagnostic définitif.
Les principales causes d’un voyant orange fixe sur un BAES
Un voyant orange fixe ne correspond pas à une seule cause unique. Plusieurs scénarios peuvent expliquer cet état, et les confondre conduit à des interventions inutiles — voire à laisser une vraie défaillance non traitée. Voici les causes les plus fréquemment rencontrées sur le terrain.
1. Batterie en fin de vie ou insuffisamment chargée
C’est la cause la plus courante. La batterie d’un BAES LED ou classique a une durée de vie limitée, généralement comprise entre 4 et 5 ans. Lorsqu’elle approche de sa limite, elle ne parvient plus à stocker suffisamment d’énergie pour assurer l’autonomie réglementaire d’une heure. Le bloc détecte cette insuffisance et l’indique par un voyant orange fixe.
Un bloc récemment testé peut également afficher temporairement un voyant orange le temps que la batterie se recharge complètement. Si ce voyant disparaît en moins de 24 heures, il n’y a pas de défaillance. Si l’orange persiste au-delà, la batterie doit être remplacée.
2. Surtension ou sous-tension du réseau électrique
Des variations de tension en dehors des plages tolérées (généralement 207 V à 253 V en triphasé) peuvent perturber le chargeur interne du BAES. Le bloc entre alors dans un état de protection et signale l’anomalie par un voyant orange. Ce cas est plus rare mais peut survenir dans des bâtiments anciens dont l’installation électrique est vétuste.
3. Défaut de communication sur un SATI ou un système centralisé
Dans les ERP équipés d’un système automatique de test intégré (SATI) ou d’un tableau de contrôle centralisé (TCC), le voyant orange fixe peut indiquer une rupture de la liaison bus entre le bloc et la centrale. Le BAES est physiquement alimenté, mais il ne communique plus avec le système de supervision. Ce type de défaut nécessite une vérification du câblage bus et des paramètres de configuration.
4. Température ambiante hors plage
Les batteries NiCd ou NiMH utilisées dans la plupart des BAES sont sensibles aux températures extrêmes. Une exposition prolongée à moins de 0 °C ou au-delà de 40 °C détériore les performances de charge et peut provoquer un voyant orange. C’est notamment le cas dans les locaux techniques non chauffés, les parkings couverts ou les cuisines professionnelles.
5. Bloc neuf en première mise en service
Un BAES neuf peut afficher un voyant orange pendant les premières 24 à 72 heures suivant son installation. La batterie, livrée partiellement déchargée, effectue sa première charge complète. C’est un comportement normal qui ne nécessite aucune intervention.
6. Défaut interne du bloc (circuit de charge défaillant)
Dans certains cas, le circuit électronique de charge interne est défectueux — soit à cause d’un composant usé, soit suite à un choc ou à une infiltration d’humidité. Le voyant orange persiste même après le remplacement de la batterie. Il faut alors remplacer le bloc complet.
Comment diagnostiquer un BAES affichant un voyant orange fixe
Un diagnostic rigoureux évite de remplacer des pièces inutilement et garantit que la vraie cause est bien traitée. Voici la démarche à suivre, étape par étape.
Étape 1 : identifier le fabricant et consulter la notice
Avant toute intervention, notez la marque, le modèle et le numéro de série du bloc. La signification exacte du voyant orange peut varier : chez certains fabricants, l’orange fixe signale uniquement une batterie faible, chez d’autres il peut indiquer un défaut de test automatique. La notice technique, disponible sur le site du fabricant, lève toute ambiguïté.
Étape 2 : vérifier l’âge de la batterie
Consultez votre fiche de contrôle BAES : elle doit indiquer la date du dernier remplacement de batterie. Si cette date remonte à plus de 4 ans, le remplacement est très probablement nécessaire. Si aucune fiche n’est tenue, cela constitue déjà un manquement réglementaire qui doit être corrigé.
Étape 3 : effectuer un test d’autonomie manuel
Appuyez sur le bouton de test du bloc (ou coupez l’alimentation secteur si le bloc n’en dispose pas) et chronométrez la durée pendant laquelle la lumière reste allumée. Réglementairement, un BAES doit tenir au minimum 1 heure en mode éclairage d’évacuation. Si le bloc s’éteint avant, la batterie est défaillante.
Attention : après ce test, le voyant passera temporairement en orange ou en clignotant le temps de la recharge. Attendez 24 heures avant de conclure.
Étape 4 : vérifier la tension d’alimentation secteur
À l’aide d’un multimètre, mesurez la tension au niveau du bloc. Si elle est inférieure à 207 V ou supérieure à 253 V, le réseau électrique présente une anomalie. Faites intervenir un électricien qualifié pour diagnostiquer l’installation.
Étape 5 : vérifier le bus de communication (systèmes SATI/TCC)
Si votre établissement est équipé d’un système centralisé, accédez au tableau de contrôle et identifiez si le bloc concerné est en défaut de communication. Vérifiez l’intégrité du câblage bus, les connexions et les paramètres d’adressage du bloc sur le système.
Étape 6 : remplacer la batterie et observer
Si les étapes précédentes pointent vers une batterie défaillante, procédez au remplacement par une batterie homologuée, de même technologie et de même capacité que celle d’origine. Après remplacement, laissez le bloc charger 24 heures et vérifiez que le voyant repasse au vert. Si l’orange persiste, le bloc lui-même est défectueux et doit être remplacé.
Si votre établissement compte de nombreux blocs à vérifier ou si vous n’avez pas les compétences techniques en interne, il est conseillé de faire appel à un prestataire spécialisé. Contactez Hexia Sécurité au 04 87 22 13 30 pour une intervention rapide sur Lyon et sa région.
Quelle est la réglementation applicable aux BAES défaillants ?
La signalétique de sécurité incendie, et notamment les blocs autonomes d’éclairage, est encadrée par plusieurs textes réglementaires qui s’imposent aux ERP (établissements recevant du public) et aux lieux de travail.
Obligations légales en ERP
L’article MS 62 du règlement de sécurité des ERP impose que l’éclairage de sécurité soit maintenu en permanence en état de fonctionnement. Un BAES affichant un voyant orange fixe doit faire l’objet d’une vérification et d’une remise en conformité dans les meilleurs délais. En cas de contrôle par la commission de sécurité, un bloc défaillant peut entraîner une mise en demeure, voire une fermeture administrative de l’établissement.
Vérifications périodiques obligatoires
La norme NF C 71-830 et le décret du 14 novembre 1988 (pour les lieux de travail) imposent :
- Un test mensuel de l’allumage (fonctionnement en mode secours).
- Un test annuel d’autonomie (1 heure minimum pour les blocs d’évacuation).
- Le remplacement des batteries tous les 4 ans maximum (ou selon les préconisations du fabricant).
- La tenue d’un registre de sécurité consignant toutes les vérifications et interventions.
Un voyant orange fixe non traité et non consigné dans le registre constitue une double non-conformité : technique et documentaire.
La hauteur d’installation du BAES et son impact sur les contrôles
Lors de la vérification des voyants, il est aussi opportun de contrôler que les blocs sont installés à la bonne hauteur (entre 1,50 m et 2,25 m du sol selon les dispositions de l’arrêté du 26 février 2003) et qu’ils respectent les distances de signalisation réglementaires. Un bloc correctement installé est aussi plus facilement visible lors des rondes de contrôle.
Quand remplacer le bloc complet plutôt que la seule batterie ?
Le remplacement de la batterie est souvent suffisant, mais pas toujours. Voici les situations qui justifient le remplacement du bloc entier.
- Le bloc a plus de 10 ans : les composants électroniques se dégradent avec le temps, et le coût d’une nouvelle batterie peut approcher celui d’un bloc neuf.
- Le voyant orange persiste après remplacement de la batterie : le circuit de charge est défectueux.
- Le bloc présente des traces d’humidité ou de corrosion : la structure interne est compromise.
- Le bloc utilise des tubes fluorescents : les modèles anciens doivent être remplacés par des BAES LED, plus fiables, plus économiques et plus faciles à entretenir.
- Le bloc n’est plus référencé par le fabricant : les pièces de rechange ne sont plus disponibles.
Dans le cadre d’une rénovation ou d’une mise en conformité globale, il peut être plus pertinent de remplacer l’ensemble du parc de blocs vieillissants plutôt que de traiter les défaillances une à une. Demandez un devis gratuit à Hexia Sécurité pour évaluer le coût d’une remise à niveau complète de votre installation.
BAES et BAEH : une distinction utile pour le diagnostic
Il est important de ne pas confondre un BAES (bloc autonome d’éclairage de sécurité) avec un BAEH (bloc autonome d’éclairage d’habitation). Bien que leur apparence soit similaire, ils répondent à des normes différentes et leurs voyants peuvent avoir des significations distinctes. Pour en savoir plus, consultez notre article sur la différence entre BAES et BAEH.
Un BAEH mal identifié dans un ERP comme étant un BAES constitue une non-conformité grave : il ne répond pas aux exigences de flux lumineux et d’autonomie imposées par la réglementation ERP.
Les erreurs fréquentes à éviter lors du traitement d’un voyant orange
Sur le terrain, certaines erreurs reviennent régulièrement lors du traitement de voyants orange. Les voici, pour vous aider à les éviter.
Réinitialiser sans diagnostiquer
Certains blocs disposent d’un bouton de réinitialisation qui éteint temporairement le voyant orange. Cette action masque le problème sans le résoudre. Le voyant reviendra rapidement, et dans l’intervalle, le bloc est potentiellement non fonctionnel.
Remplacer la batterie par un modèle non homologué
Une batterie de remplacement doit obligatoirement être de même technologie (NiCd ou NiMH), de même tension et de même capacité que celle d’origine. L’utilisation d’une batterie non homologuée peut endommager le circuit de charge et invalide la conformité du bloc.
Ne pas consigner l’intervention dans le registre
Toute intervention sur un BAES, même un simple remplacement de batterie, doit être consignée dans le registre de sécurité de l’établissement, avec la date, la nature de l’intervention et le nom de l’intervenant. L’absence de traçabilité est une non-conformité documentaire à part entière.
Attendre la prochaine vérification annuelle
Un voyant orange fixe ne peut pas attendre la prochaine vérification annuelle. Il signale une anomalie active qui doit être traitée sans délai. En cas d’évacuation, un bloc défaillant peut ne pas s’allumer, mettant en danger les occupants et engageant la responsabilité du chef d’établissement.
Faire appel à un prestataire spécialisé : quand et pourquoi ?
Si vous gérez un établissement de grande taille ou un parc de plusieurs dizaines de blocs, la gestion des voyants défaillants peut rapidement devenir chronophage. Un prestataire spécialisé comme Hexia Sécurité apporte plusieurs avantages concrets.
- Expertise technique : connaissance des spécificités de chaque marque et modèle de BAES.
- Traçabilité complète : rapport d’intervention détaillé, mise à jour du registre de sécurité, tenue de la fiche de contrôle BAES.
- Stock de pièces de rechange homologuées : intervention sans délai d’approvisionnement.
- Conformité garantie : chaque intervention est réalisée selon les normes en vigueur (NF C 71-800, NF C 71-830, arrêtés ERP).
- Contrat de maintenance préventive : tests mensuels et annuels planifiés, remplacement des batteries selon le calendrier fabricant, aucun oubli.
Pour les établissements soumis à des contrôles fréquents de la commission de sécurité, disposer d’un contrat de maintenance avec un prestataire certifié est un atout majeur. Cela démontre la diligence du gestionnaire et facilite l’obtention des avis favorables lors des visites.
Contactez Hexia Sécurité au 04 87 22 13 30 pour discuter de vos besoins en maintenance d’éclairage de sécurité sur Lyon et l’agglomération lyonnaise.
L’éclairage de sécurité dans son ensemble : ne pas traiter les voyants de façon isolée
Un voyant orange fixe sur un bloc est souvent le symptôme visible d’un problème plus large. Il est recommandé, lors de chaque intervention, d’effectuer un contrôle visuel de l’ensemble des blocs adjacents et de vérifier la cohérence de l’installation. Quelques points à examiner :
- Les blocs de signalisation des sorties de secours sont-ils tous allumés et lisibles ?
- La distance entre les blocs est-elle conforme (pas plus de 15 mètres entre deux blocs d’évacuation) ?
- Les blocs couvrent-ils bien tous les cheminements d’évacuation jusqu’aux sorties ?
- Les blocs sont-ils correctement orientés pour maximiser la visibilité du flux lumineux ?
Un éclairage de sécurité conforme, c’est un système cohérent dans son ensemble, et non une collection de blocs traités individuellement.
FAQ : voyant orange fixe sur BAES
Un voyant orange fixe signifie-t-il que le BAES ne fonctionnera pas en cas d’incendie ?
Pas nécessairement, mais c’est un risque réel. Un voyant orange indique une anomalie qui peut réduire l’autonomie du bloc ou le rendre totalement inopérant lors d’une coupure de courant. Il ne faut pas présupposer que le bloc fonctionnera correctement tant que l’anomalie n’a pas été identifiée et corrigée.
Combien de temps peut-on laisser un BAES avec un voyant orange sans intervenir ?
La réglementation ne prévoit pas de délai de tolérance. Un bloc défaillant doit être remis en conformité dans les meilleurs délais. En pratique, si l’anomalie ne peut pas être traitée immédiatement, il est conseillé de noter l’incident dans le registre de sécurité et de planifier l’intervention dans les 48 à 72 heures maximum.
Peut-on remplacer soi-même la batterie d’un BAES ?
Techniquement, le remplacement d’une batterie de BAES est accessible à toute personne ayant des bases en électricité. Cependant, il est impératif d’utiliser une batterie homologuée par le fabricant, de couper l’alimentation secteur avant intervention, et de consigner l’opération dans le registre de sécurité. Pour les établissements ERP, il est recommandé de confier cette tâche à un prestataire certifié pour garantir la traçabilité réglementaire.
Le voyant orange sur un BAES neuf est-il normal ?
Oui, un voyant orange (ou orange clignotant selon les modèles) sur un BAES nouvellement installé est tout à fait normal. La batterie est en cours de première charge et le bloc n’a pas encore atteint sa capacité nominale. Ce voyant doit disparaître dans les 24 à 72 heures suivant la mise sous tension. S’il persiste au-delà de 72 heures, contactez le fabricant ou votre installateur.
Quels fabricants de BAES sont les plus courants et leurs voyants sont-ils standardisés ?
Les principaux fabricants présents sur le marché français sont Legrand, Schneider Electric, Eaton, Sylvania et Eolys. La signification des voyants tend à être harmonisée (vert = OK, orange = anomalie, rouge = défaillance) mais des variantes existent selon les gammes et les années de fabrication. Consultez toujours la notice technique du modèle concerné avant d’établir un diagnostic.
